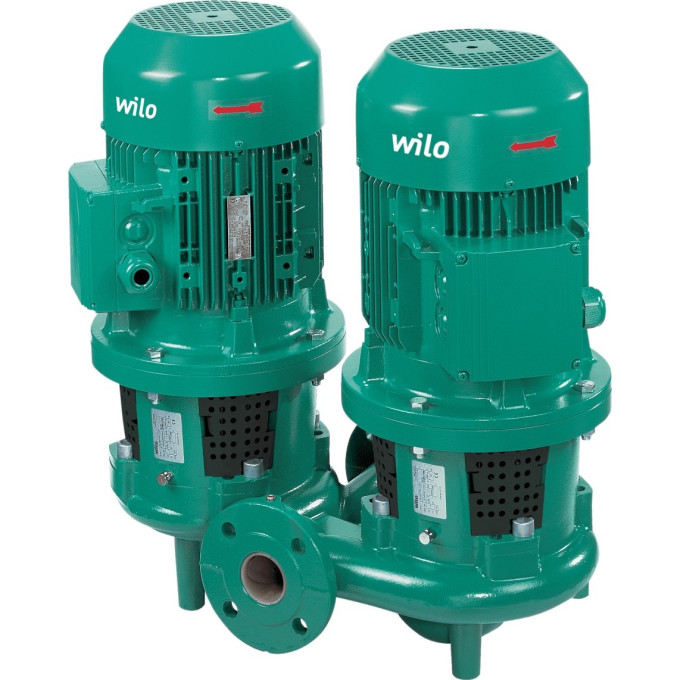

Циркуляционный насос с сухим ротором в исполнении INLINE с фланцевым соединением WILO CRONOTWIN-DL 50/220-15/2
Артикул: 2121033 2089242
523 130 руб.
от 130 783 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес, кг345
Вал насоса1.4122
Корпус насосаEN-GJL-250
Рабочее колесоEN-GJL-200
Описание
Сдвоенный циркуляционный насос WILO CRONOTWIN-DL 50/220-15/2 применяют, когда нужно обеспечить непрерывную циркуляцию теплоносителя в крупных системах отопления, вентиляции или охлаждения. Два центробежных насоса с сухим ротором в общем корпусе с перекидным клапаном позволяют организовать работу по схеме «основной/резервный» или параллельно для пиковых нагрузок. Такая конструкция особенно востребована в котельных, тепловых пунктах, промышленных контурах и системах кондиционирования, где отказ циркуляции недопустим.
Основные параметры
- Номинальная мощность электродвигателя P2: 15 кВт
- Подключение к сети: 3~400 В, 50 Гц
- Номинальный внутренний диаметр фланца: DN 50
- Максимальное рабочее давление: 16 бар (до +120 °C), 13 бар (до +140 °C)
- Диапазон температур перекачиваемой среды: от -20 до +140 °C
- Степень защиты: IP 55
- Класс изоляции: F
- Класс эффективности мотора: IE3
- Минимальный индекс эффективности (MEI): ≥ 0,40
- Частота вращения: 2900 об/мин
- Номинальный ток: 26,8 А
- КПД электродвигателя (100%): 91,9%
- Материал корпуса: EN-GJL-250
- Материал рабочего колеса: EN-GJL-200 (специальное исполнение — бронза G-CuSn10)
- Вал: 1.4122
- Скользящее торцевое уплотнение: AQEGG
- Вес нетто: 345 кг
Где применяется
Насос рассчитан на перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей (доля гликоля 20–40 об.%) без абразивных включений. Устанавливается в закрытых помещениях на трубопровод (при мощности до 15 кВт) или на фундаментные консоли. Фланцы PN 16 оснащены отверстиями R 1/8 для подключения манометров. Катафорезное покрытие корпуса и промежуточного корпуса защищает от коррозии. Для работы в системах кондиционирования и охлаждения предусмотрен отвод конденсата через запатентованный соединительный элемент.
Плюсы
- Высокий КПД, снижающий эксплуатационные затраты
- Возможность работы в режиме «основной/резервный» или при пиковых нагрузках
- Катафорезное покрытие для защиты от коррозии
- Пригодность для систем кондиционирования и охлаждения благодаря отводу конденсата
Характеристики
| Вес, кг | 345 |
|---|---|
| Вал насоса | 1.4122 |
| Корпус насоса | EN-GJL-250 |
| Рабочее колесо | EN-GJL-200 |
| Вес (брутто), кг | 362 |
| Вид упаковки | Европоддон |
| Промежуточный корпус | EN-GJL-250 |
| Высота (брутто), мм | 584 |
| Высота (нетто), мм | 440 |
| Скользящее торцевое уплотнение | AQEGG |
| Длина (брутто), мм | 1200 |
| Длина (нетто), мм | 893 |
| Другие скользящие торцевые уплотнения | по запросу |
| Количество на один слой, шт | 1 |
| Количество на поддон, шт | 1 |
| EAN | 4048482220857 |
| Рабочее колесо (специальное исполнение) | G-CuSn10 |
| Свойства упаковки | Транспортировочная упаковка |
| Тип | CronoTwin-DL 50/220-15/2 |
| Цвет | зеленый |
| Ширина (брутто), мм | 800 |
| Ширина (нетто), мм | 750 |
| Вода систем отопления (согласно VDI 2035) | • |
| Номинальная частота вращения n, об/мин | 2900 |
| Диапазон температур при макс. температуре окружающей среды +40 , | -20...+140 (в зависимости от перекачиваемой среды) |
| Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату |
| Класс изоляции | F |
| Номинальная мощность электродвигателя P2, кВт | 15 000 |
| Подключение к сети | 3~400 В, 50 Гц |
| Коэффициент мощности cos φ | 0.88 |
| КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , % | 90,4/92,1/91,9 |
| Частота вращения N, об/мин | 1450/2900 |
| Обмотка мотора мощностью до 3 кВт | 230 В Δ/400 В Y, 50 Гц |
| Регулирование частоты вращения | Система регулирования Wilo |
| Обмотка мотора мощностью от 4 кВт | 400 В Δ/690 В Y, 50 Гц |
| Номинальный ток (прим.) IN 3~400 В, А | 26.8 |
| Степень защиты | IP 55 |
| Макс. температура окружающей среды, °C | +40 |
| Насос с макс. диаметром рабочего колеса для определения MEI | IL50/220-15/2 |
| Номинальный внутренний диаметр фланца | DN 50 |
| Монтаж на консолях | • |
| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • |
| Стандартное исполнение для рабочего давления pмакс, бар | 13 (до +140) 16 (до +120) |
| Установка в закрытых помещениях | • |
| Установка в открытых помещениях | Специальное исполнение за дополнительную плату |
| Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре | • |
| Масляный теплоноситель, °C | Специальное исполнение за дополнительную плату |
| Резьбовое соединение | – |
| Охлаждающая и холодная вода | • |
| Класс эффективности мотора | IE3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Номинальный внутренний диаметр DN | 32 - 200 |
| Фланец с отверстием для манометра | R 1/8 |
| Фланцы (по EN 1092-2) | PN 16 |
