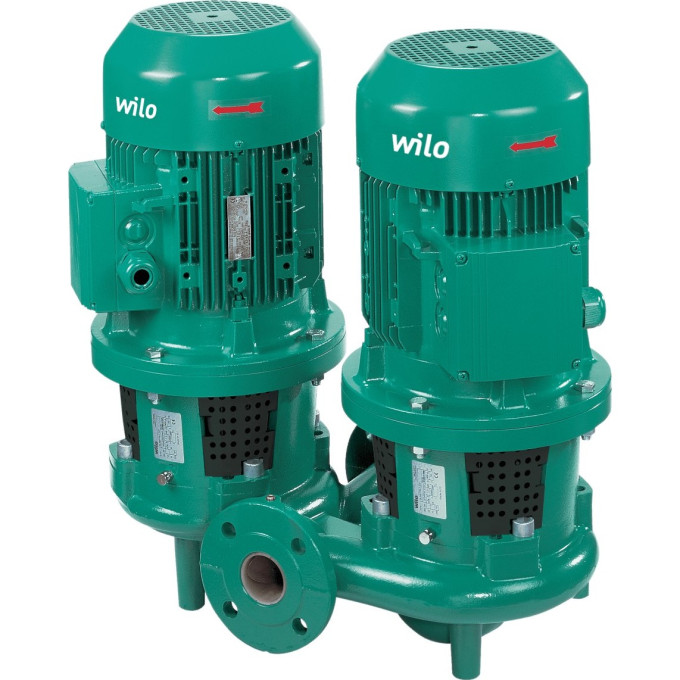

Циркуляционный насос с сухим ротором в исполнении INLINE с фланцевым соединением WILO CRONOTWIN-DL 200/300-37/4
Артикул: 2142056 2132787
1 664 830 руб.
от 416 208 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес, кг1161
Вал насоса1.4122
Корпус насосаEN-GJL-250
Рабочее колесоEN-GJL-200
Описание
Когда требуется обеспечить бесперебойную циркуляцию в крупных системах отопления, охлаждения или кондиционирования, сдвоенный насос WILO CRONOTWIN-DL 200/300-37/4 становится основой гидравлического контура. Он решает задачу подачи теплоносителя в зданиях с большими объёмами помещений: торговых центрах, производственных цехах, спортивных комплексах. Два одноступенчатых центробежных насоса с сухим ротором в общем корпусе позволяют организовать работу в режиме «основной/резервный» или поочерёдно подключать оба агрегата при пиковых нагрузках с помощью внешнего устройства.
Основные параметры
- Номинальная мощность электродвигателя P2: 37 кВт
- Подключение к сети: 3~400 В, 50 Гц
- Номинальный ток: 71,3 А
- Класс эффективности мотора: IE3
- КПД электродвигателя (100%): 93,9%
- Степень защиты: IP 55
- Номинальный внутренний диаметр фланца: DN 200
- Макс. рабочее давление: 16 бар (до +120 °C), 13 бар (до +140 °C)
- Диапазон температур перекачиваемой среды: от -20 до +140 °C
- Минимальный индекс эффективности (MEI): ≥ 0,40
- Материал корпуса: EN-GJL-250
- Материал рабочего колеса: EN-GJL-200 (специальное исполнение — бронза G-CuSn10)
- Вал: 1.4122
- Скользящее торцевое уплотнение: AQEGG
- Вес нетто: 1161 кг
Где применяется
Насос рассчитан на перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси (20–40 об. % гликоля) без абразивных включений. Устанавливается в закрытых помещениях на трубопровод (при мощности до 15 кВт) или на фундамент с использованием консолей. Фланцы PN 16 с отверстиями R 1/8 для манометра упрощают контроль давления. Катафорезное покрытие корпуса и промежуточного корпуса защищает от коррозии. Для работы в системах кондиционирования и охлаждения предусмотрен отвод конденсата через соединительный элемент. По запросу доступны исполнения с термодатчиками, ATEX, а также с бронзовым рабочим колесом.
Плюсы
- Высокий КПД электродвигателя (93,9%) и класс IE3 снижают эксплуатационные затраты
- Сдвоенная конструкция с перекидным клапаном позволяет работать в режиме резерва или пиковых нагрузок
- Катафорезное покрытие обеспечивает стойкость к коррозии
- Фланцы с отверстиями для манометра упрощают диагностику
- Возможность заказа специальных исполнений (ATEX, бронзовое рабочее колесо)
Характеристики
| Вес, кг | 1161 |
|---|---|
| Вал насоса | 1.4122 |
| Корпус насоса | EN-GJL-250 |
| Рабочее колесо | EN-GJL-200 |
| Вес (брутто), кг | 1239 |
| Вид упаковки | Одноразовый поддон |
| Промежуточный корпус | EN-GJL-250 |
| Высота (брутто), мм | 1001 |
| Высота (нетто), мм | 820 |
| Скользящее торцевое уплотнение | AQEGG |
| Длина (брутто), мм | 1500 |
| Длина (нетто), мм | 1323 |
| Другие скользящие торцевые уплотнения | по запросу |
| Количество на один слой, шт | 1 |
| Количество на поддон, шт | 1 |
| EAN | 4048482447636 |
| Рабочее колесо (специальное исполнение) | G-CuSn10 |
| Свойства упаковки | Транспортировочная упаковка |
| Тип | CronoTwin-DL 200/300-37/4 |
| Цвет | зеленый |
| Ширина (брутто), мм | 1500 |
| Ширина (нетто), мм | 1400 |
| Вода систем отопления (согласно VDI 2035) | • |
| Номинальная частота вращения n, об/мин | 1450 |
| Диапазон температур при макс. температуре окружающей среды +40 , | -20...+140 (в зависимости от перекачиваемой среды) |
| Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату |
| Класс изоляции | F |
| Номинальная мощность электродвигателя P2, кВт | 37 000 |
| Подключение к сети | 3~400 В, 50 Гц |
| Коэффициент мощности cos φ | 0.84 |
| КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , % | 90,9/92,8/93,9 |
| Частота вращения N, об/мин | 1450/2900 |
| Обмотка мотора мощностью до 3 кВт | 230 В Δ/400 В Y, 50 Гц |
| Регулирование частоты вращения | Система регулирования Wilo |
| Обмотка мотора мощностью от 4 кВт | 400 В Δ/690 В Y, 50 Гц |
| Номинальный ток (прим.) IN 3~400 В, А | 71.3 |
| Степень защиты | IP 55 |
| Макс. температура окружающей среды, °C | +40 |
| Насос с макс. диаметром рабочего колеса для определения MEI | IL200/345-55/4 |
| Номинальный внутренний диаметр фланца | DN 200 |
| Монтаж на консолях | • |
| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • |
| Стандартное исполнение для рабочего давления pмакс, бар | 13 (до +140) 16 (до +120) |
| Установка в закрытых помещениях | • |
| Установка в открытых помещениях | Специальное исполнение за дополнительную плату |
| Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре | • |
| Масляный теплоноситель, °C | Специальное исполнение за дополнительную плату |
| Резьбовое соединение | – |
| Охлаждающая и холодная вода | • |
| Класс эффективности мотора | IE3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Номинальный внутренний диаметр DN | 32 - 200 |
| Фланец с отверстием для манометра | R 1/8 |
| Фланцы (по EN 1092-2) | PN 16 |
