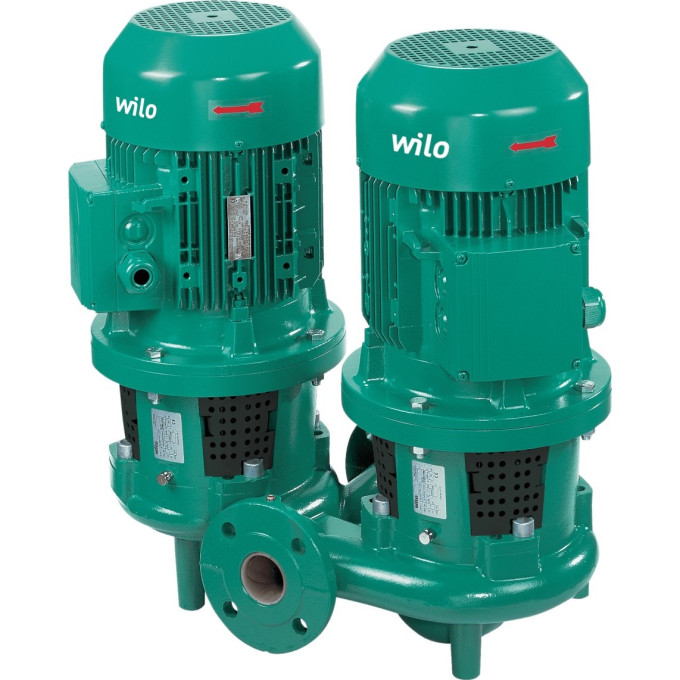

Циркуляционный насос с сухим ротором в исполнении INLINE с фланцевым соединением WILO CRONOTWIN-DL 100/170-3/4
Артикул: 2120972 2089319
393 570 руб.
от 98 393 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес, кг214
Вал насоса1.4122
Корпус насосаEN-GJL-250
Рабочее колесоEN-GJL-200
Описание
Когда требуется надёжная циркуляция теплоносителя в крупных системах отопления или охлаждения, сдвоенный насос с сухим ротором позволяет обеспечить непрерывную работу даже при выходе из строя одной из линий. Модель WILO CRONOTWIN-DL 100/170-3/4 решает задачу резервирования и пиковых нагрузок в коммерческих и промышленных контурах.
Основные параметры
- Номинальная мощность электродвигателя P2: 3 кВт
- Подключение к сети: 3~400 В, 50 Гц
- Номинальный внутренний диаметр фланца: DN 100
- Макс. рабочее давление: 16 бар (до +120 °C), 13 бар (до +140 °C)
- Диапазон температур перекачиваемой среды: от -20 °C до +140 °C
- Степень защиты: IP 55
- Класс изоляции: F
- Класс эффективности мотора: IE3
- Минимальный индекс эффективности (MEI): ≥ 0,40
- Номинальная частота вращения: 1450 об/мин
- Частота вращения N: 1450/2900 об/мин
- КПД электродвигателя ηm 50% / ηm 75% / ηm 100%: 85,9 / 87,9 / 87,7 %
- Номинальный ток (прим.) IN 3~400 В: 6,5 А
- Коэффициент мощности cos φ: 0,76
- Материал корпуса насоса: EN-GJL-250
- Материал рабочего колеса: EN-GJL-200 (специальное исполнение — бронза G-CuSn10)
- Материал вала: 1.4122
- Скользящее торцевое уплотнение: AQEGG
- Вес нетто: 214 кг
Где применяется
Насос предназначен для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси (доля гликоля 20–40 об. %) без абразивных включений. Устанавливается в закрытых помещениях на трубопровод (при мощности до 15 кВт) или на фундамент с использованием консолей. Подходит для систем кондиционирования и охлаждения благодаря конструкции, отводящей конденсат. Возможна работа в режиме «основной/резервный» или при пиковых нагрузках с внешним устройством управления.
Плюсы
- Высокий КПД, снижающий эксплуатационные расходы
- Катафорезное покрытие корпуса и промежуточного корпуса для защиты от коррозии
- Возможность работы в системах кондиционирования и охлаждения благодаря отводу конденсата
- Режимы основного/резервного насоса и пиковой нагрузки
Характеристики
| Вес, кг | 214 |
|---|---|
| Вал насоса | 1.4122 |
| Корпус насоса | EN-GJL-250 |
| Рабочее колесо | EN-GJL-200 |
| Вес (брутто), кг | 254 |
| Вид упаковки | Одноразовый поддон |
| Промежуточный корпус | EN-GJL-250 |
| Высота (брутто), мм | 681 |
| Высота (нетто), мм | 500 |
| Скользящее торцевое уплотнение | AQEGG |
| Длина (брутто), мм | 1200 |
| Длина (нетто), мм | 718 |
| Другие скользящие торцевые уплотнения | по запросу |
| Количество на один слой, шт | 1 |
| Количество на поддон, шт | 1 |
| EAN | 4048482219035 |
| Рабочее колесо (специальное исполнение) | G-CuSn10 |
| Свойства упаковки | Транспортировочная упаковка |
| Тип | CronoTwin-DL 100/170-3/4 |
| Цвет | зеленый |
| Ширина (брутто), мм | 1200 |
| Ширина (нетто), мм | 801 |
| Вода систем отопления (согласно VDI 2035) | • |
| Номинальная частота вращения n, об/мин | 1450 |
| Диапазон температур при макс. температуре окружающей среды +40 , | -20...+140 (в зависимости от перекачиваемой среды) |
| Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату |
| Класс изоляции | F |
| Номинальная мощность электродвигателя P2, кВт | 3 000 |
| Подключение к сети | 3~400 В, 50 Гц |
| Коэффициент мощности cos φ | 0.76 |
| КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , % | 85,9/87,9/87,7 |
| Частота вращения N, об/мин | 1450/2900 |
| Обмотка мотора мощностью до 3 кВт | 230 В Δ/400 В Y, 50 Гц |
| Регулирование частоты вращения | Система регулирования Wilo |
| Обмотка мотора мощностью от 4 кВт | 400 В Δ/690 В Y, 50 Гц |
| Номинальный ток (прим.) IN 3~400 В, А | 6.5 |
| Степень защиты | IP 55 |
| Макс. температура окружающей среды, °C | +40 |
| Насос с макс. диаметром рабочего колеса для определения MEI | IL100/170-3/4 |
| Номинальный внутренний диаметр фланца | DN 100 |
| Монтаж на консолях | • |
| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • |
| Стандартное исполнение для рабочего давления pмакс, бар | 13 (до +140) 16 (до +120) |
| Установка в закрытых помещениях | • |
| Установка в открытых помещениях | Специальное исполнение за дополнительную плату |
| Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре | • |
| Масляный теплоноситель, °C | Специальное исполнение за дополнительную плату |
| Резьбовое соединение | – |
| Охлаждающая и холодная вода | • |
| Класс эффективности мотора | IE3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Номинальный внутренний диаметр DN | 32 - 200 |
| Фланец с отверстием для манометра | R 1/8 |
| Фланцы (по EN 1092-2) | PN 16 |
