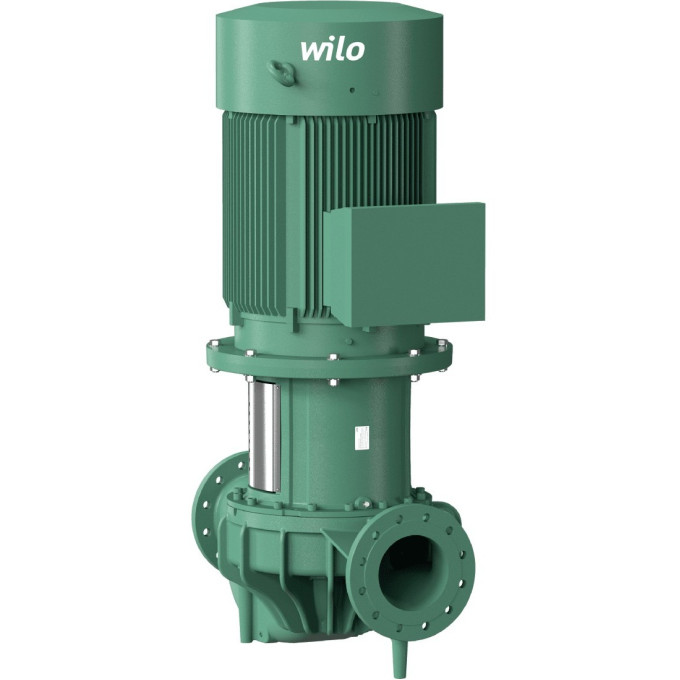

Циркуляционный насос с сухим ротором в исполнении INLINE с фланцевым соединением WILO CRONOLINE-IL 150/305-30/4
Артикул: 2790244 2142043
597 330 руб.
от 149 333 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес, кг482
Вал насоса1.4122
Корпус насосаEN-GJL-250
Рабочее колесоEN-GJL-200
Описание
Для промышленных систем отопления, вентиляции и кондиционирования, где требуется надёжная циркуляция теплоносителя с температурой до +140 °C, применяют насосы с сухим ротором. Модель WILO CRONOLINE-IL 150/305-30/4 решает задачу перекачивания воды и водогликолевых смесей без абразивных частиц в закрытых контурах. Блочная конструкция Inline позволяет монтировать агрегат как на трубопроводе, так и на фундаменте, что удобно при ограниченном пространстве в котельной или техпомещении.
Основные параметры
- Номинальная мощность P2: 30 кВт
- Подключение к сети: 3~400 В, 50 Гц
- Номинальный ток: 55,5 А
- Номинальная частота вращения: 1450 об/мин
- Степень защиты: IP 55
- Класс изоляции: F
- Класс эффективности мотора: IE3
- Минимальный индекс эффективности (MEI): ≥ 0,40
- КПД электродвигателя (100%): 93,6%
- Номинальный внутренний диаметр фланца: DN 150
- Фланцы: PN 16 (PN 25 по запросу)
- Диапазон температур: -20…+140 °C
- Максимальное рабочее давление: 16 бар (25 бар по запросу)
- Материалы: корпус EN-GJL-250, рабочее колесо EN-GJL-200, вал 1.4122
- Скользящее торцевое уплотнение: AQEGG
- Вес нетто: 482 кг
Где применяется
Насос предназначен для установки в системах отопления, кондиционирования и охлаждения коммерческих и промышленных объектов. Подходит для перекачивания воды, соответствующей VDI 2035, холодной воды и водогликолевых смесей с долей гликоля 20–40 об.%. Монтаж возможен на консолях или на трубопроводе при мощности двигателя до 15 кВт. Для работы в открытых помещениях требуется специальное исполнение.
Плюсы
- Высокий КПД электродвигателя (до 93,6%)
- Катафорезное покрытие корпуса и промежуточного корпуса
- Возможность установки на трубопроводе или фундаменте
- Стандартный электродвигатель IEC и унифицированное торцевое уплотнение
Характеристики
| Вес, кг | 482 |
|---|---|
| Вал насоса | 1.4122 |
| Корпус насоса | EN-GJL-250 |
| Рабочее колесо | EN-GJL-200 |
| Вес (брутто), кг | 462 |
| Вид упаковки | Одноразовый поддон |
| Промежуточный корпус | EN-GJL-250 |
| Высота (брутто), мм | 951 |
| Высота (нетто), мм | 770 |
| Скользящее торцевое уплотнение | AQEGG |
| Длина (брутто), мм | 1500 |
| Корпус насоса (специальное исполнение) | EN-GJS-400-18-LT |
| Длина (нетто), мм | 1224 |
| Другие скользящие торцевые уплотнения | по запросу |
| Количество на один слой, шт | 1 |
| Количество на поддон, шт | 1 |
| EAN | 4048482446103 |
| Рабочее колесо (специальное исполнение) | G-CuSn10 |
| Свойства упаковки | Транспортировочная упаковка |
| Фонарь (специальное исполнение] | EN-GJS-400-18-LT |
| Тип | CronoLine-IL 150/305-30/4 |
| Цвет | зеленый |
| Ширина (брутто), мм | 900 |
| Ширина (нетто), мм | 637 |
| Вода систем отопления (согласно VDI 2035) | • |
| Номинальная частота вращения n, об/мин | 1450 |
| Диапазон температур при макс. температуре окружающей среды +40 , | -20...+140 (в зависимости от перекачиваемой среды) |
| Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату |
| Класс изоляции | F |
| Номинальная мощность электродвигателя P2, кВт | 30 000 |
| Подключение к сети | 3~400 В, 50 Гц |
| Коэффициент мощности cos φ | 0.86 |
| КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , % | 92,2/93,0/93,6 |
| Обмотка мотора мощностью до 3 кВт | 230 В Δ/400 В Y, 50 Гц |
| Регулирование частоты вращения | Система регулирования Wilo |
| Обмотка мотора мощностью от 4 кВт | 400 В Δ/690 В Y, 50 Гц |
| Номинальный ток (прим.) IN 3~400 В, А | 55.5 |
| Степень защиты | IP 55 |
| Макс. температура окружающей среды, °C | +40 |
| Насос с макс. диаметром рабочего колеса для определения MEI | IL150/335-45/4 |
| Номинальный внутренний диаметр фланца | DN 150 |
| Монтаж на консолях | • |
| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • |
| Специальное исполнение для рабочего давления pмакс., бар | 25 |
| Стандартное исполнение для рабочего давления pмакс, бар | 13 (до +140) , 16 (до+120) |
| Установка в закрытых помещениях | • |
| Установка в открытых помещениях | Специальное исполнение за дополнительную плату |
| Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре | • |
| Масляный теплоноситель, °C | Специальное исполнение за дополнительную плату |
| Резьбовое соединение | – |
| Охлаждающая и холодная вода | • |
| Класс эффективности мотора | IE3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Номинальный внутренний диаметр DN | 32 - 250 |
| Фланец с отверстием для манометра | R 1/8 |
| Фланцы (по EN 1092-2) | PN 16 (PN25 по запросу) |
