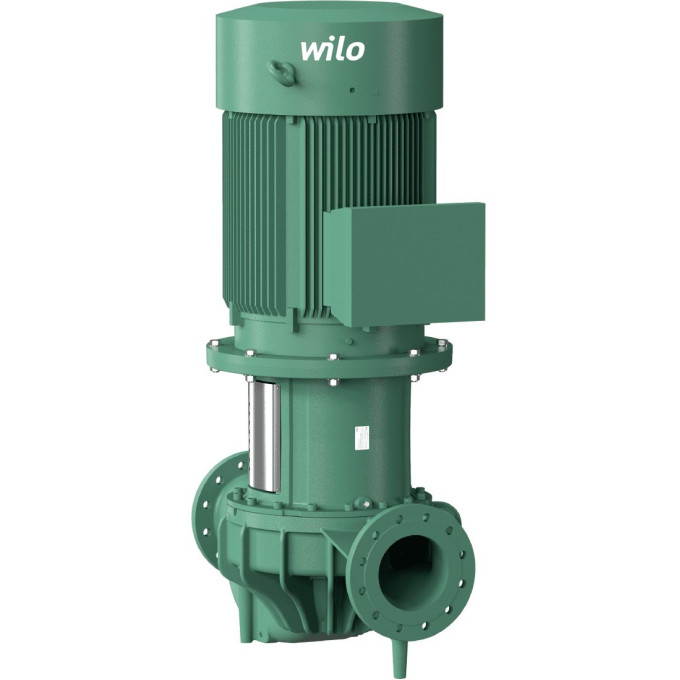

Циркуляционный насос с сухим ротором в исполнении INLINE с фланцевым соединением WILO CRONOLINE-IL 150/250-15/4
Артикул: 2790249 2120812
387 030 руб.
от 96 758 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес, кг313
Вал насоса1.4122
Корпус насосаEN-GJL-250
Рабочее колесоEN-GJL-200
Описание
Когда требуется обеспечить циркуляцию в системах с большим диаметром трубопровода, на помощь приходит WILO CRONOLINE-IL 150/250-15/4. Эта inline-модель с сухим ротором и фланцевым соединением DN 150 рассчитана на перекачивание воды, водогликолевых смесей в системах отопления, кондиционирования и охлаждения. Блочная конструкция с низким уровнем шума и вибрации упрощает монтаж и обслуживание.
Технические характеристики
- Номинальная мощность электродвигателя P2: 15 кВт
- Подключение к сети: 3~400 В, 50 Гц
- Номинальный внутренний диаметр фланца: DN 150
- Номинальная частота вращения: 1450 об/мин
- Максимальное рабочее давление: 16 бар (стандарт), до 25 бар (опция)
- Диапазон температуры среды: от -20 до +140 °C
- Степень защиты: IP 55
- Класс изоляции: F
- Класс эффективности мотора: IE3
- Минимальный индекс эффективности (MEI): ≥ 0,40
- КПД электродвигателя (100%): 92,1%
- Номинальный ток: 29,8 А
- Материалы: корпус — EN-GJL-250, рабочее колесо — EN-GJL-200, вал — 1.4122, скользящее торцевое уплотнение — AQEGG
- Вес: 313 кг
Где используется
Насос подходит для котельных, центральных тепловых пунктов, систем холодоснабжения и кондиционирования в коммерческих и промышленных зданиях. Монтаж — на трубопроводе (при мощности до 15 кВт) или на консолях. Установка в закрытых помещениях; для работы на открытом воздухе необходимо специальное исполнение. Перекачиваемая среда — вода систем отопления (VDI 2035), холодная вода, водогликолевые смеси с долей гликоля 20–40 об.%.
Плюсы
- КПД электродвигателя до 92,1%
- Катафорезное покрытие для защиты от коррозии
- Возможность установки на трубопровод или фундамент
- Фланцы со штуцерами для манометров R 1/8
- Стандартные двигатели и уплотнения — удобство сервиса
Характеристики
| Вес, кг | 313 |
|---|---|
| Вал насоса | 1.4122 |
| Корпус насоса | EN-GJL-250 |
| Рабочее колесо | EN-GJL-200 |
| Вес (брутто), кг | 324 |
| Вид упаковки | Европоддон |
| Промежуточный корпус | EN-GJL-250 |
| Высота (брутто), мм | 844 |
| Высота (нетто), мм | 700 |
| Скользящее торцевое уплотнение | AQEGG |
| Длина (брутто), мм | 1200 |
| Корпус насоса (специальное исполнение) | EN-GJS-400-18-LT |
| Длина (нетто), мм | 1075 |
| Другие скользящие торцевые уплотнения | по запросу |
| Количество на один слой, шт | 1 |
| Количество на поддон, шт | 1 |
| EAN | 4048482216645 |
| Рабочее колесо (специальное исполнение) | G-CuSn10 |
| Свойства упаковки | Транспортировочная упаковка |
| Фонарь (специальное исполнение] | EN-GJS-400-18-LT |
| Тип | CronoLine-IL 150/250-15/4 |
| Цвет | зеленый |
| Ширина (брутто), мм | 800 |
| Ширина (нетто), мм | 598 |
| Вода систем отопления (согласно VDI 2035) | • |
| Номинальная частота вращения n, об/мин | 1450 |
| Диапазон температур при макс. температуре окружающей среды +40 , | -20...+140 (в зависимости от перекачиваемой среды) |
| Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату |
| Класс изоляции | F |
| Номинальная мощность электродвигателя P2, кВт | 15 000 |
| Подключение к сети | 3~400 В, 50 Гц |
| Коэффициент мощности cos φ | 0.81 |
| КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , % | 90,7/91,7/92,1 |
| Обмотка мотора мощностью до 3 кВт | 230 В Δ/400 В Y, 50 Гц |
| Регулирование частоты вращения | Система регулирования Wilo |
| Обмотка мотора мощностью от 4 кВт | 400 В Δ/690 В Y, 50 Гц |
| Номинальный ток (прим.) IN 3~400 В, А | 29.8 |
| Степень защиты | IP 55 |
| Макс. температура окружающей среды, °C | +40 |
| Насос с макс. диаметром рабочего колеса для определения MEI | IL150/270-22/4 |
| Номинальный внутренний диаметр фланца | DN 150 |
| Монтаж на консолях | • |
| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • |
| Специальное исполнение для рабочего давления pмакс., бар | 25 |
| Стандартное исполнение для рабочего давления pмакс, бар | 13 (до +140) , 16 (до+120) |
| Установка в закрытых помещениях | • |
| Установка в открытых помещениях | Специальное исполнение за дополнительную плату |
| Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре | • |
| Масляный теплоноситель, °C | Специальное исполнение за дополнительную плату |
| Резьбовое соединение | – |
| Охлаждающая и холодная вода | • |
| Класс эффективности мотора | IE3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Номинальный внутренний диаметр DN | 32 - 250 |
| Фланец с отверстием для манометра | R 1/8 |
| Фланцы (по EN 1092-2) | PN 16 (PN25 по запросу) |
