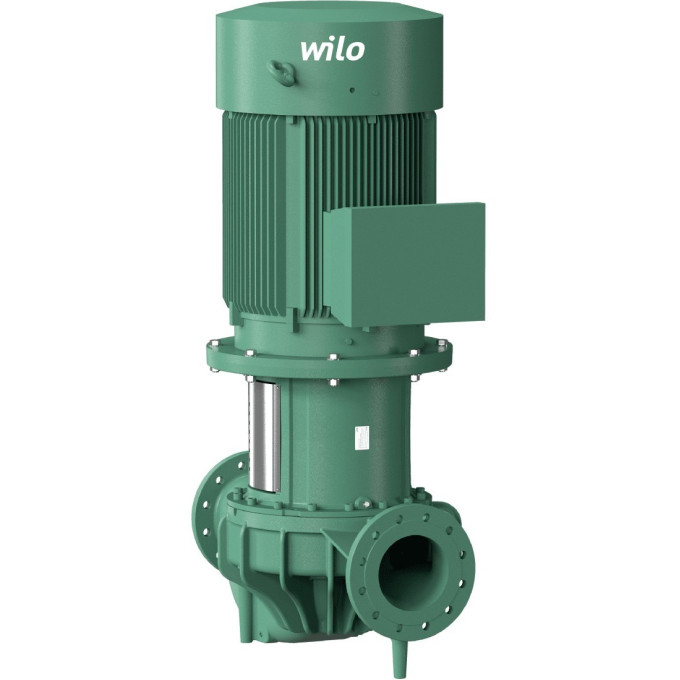

Циркуляционный насос с сухим ротором в исполнении INLINE с фланцевым соединением WILO CRONOLINE-IL 100/400-37/4
Артикул: 2786011 2160875
780 330 руб.
от 195 083 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес, кг585
Вал насоса1.4122
Корпус насосаEN-GJL-250
Рабочее колесоEN-GJL-200
Описание
Для крупных промышленных объектов, где требуется стабильная циркуляция теплоносителя в системах с высокими гидравлическими потерями, применяют насосы с сухим ротором. WILO CRONOLINE-IL 100/400-37/4 перекачивает воду, холодную воду и водогликолевые смеси без абразивных включений. Блочная inline-конструкция позволяет устанавливать аппарат как на трубопроводе, так и на фундаменте.
Технические характеристики
- Номинальная мощность электродвигателя P2: 37000 Вт
- Подключение к сети: 3~400 В, 50 Гц
- Номинальный ток (прим.): 71,3 А
- Номинальная частота вращения: 1450 об/мин
- Класс эффективности мотора: IE3
- КПД электродвигателя (50/75/100%): 90,9 / 92,6 / 93,9 %
- Коэффициент мощности cos φ: 0,84
- Степень защиты: IP 55
- Класс изоляции: F
- Диапазон температур: от -20 до +140 °C
- Макс. рабочее давление: 16 бар (до +120 °C) / 13 бар (до +140 °C); опционально 25 бар
- Номинальный внутренний диаметр фланца: DN 100
- Фланец с отверстием для манометра: R 1/8
- Материалы: корпус EN-GJL-250, рабочее колесо EN-GJL-200, вал 1.4122
- Скользящее торцевое уплотнение: AQEGG
- Вес: 585 кг
Сценарии использования
Насос рассчитан на установку в закрытых помещениях. Применяется в системах отопления (согласно VDI 2035), кондиционирования и охлаждения, в том числе с водогликолевой смесью. Для работы на открытом воздухе или с масляными теплоносителями требуется специальное исполнение. Предусмотрена возможность регулирования частоты вращения через систему Wilo.
Плюсы
- Высокий КПД (до 93,9%) и класс энергоэффективности IE3
- Катафорезное покрытие для защиты от коррозии
- Гибкость монтажа: на трубопроводе или консолях
- Стандартные комплектующие — простота обслуживания
Характеристики
| Вес, кг | 585 |
|---|---|
| Вал насоса | 1.4122 |
| Корпус насоса | EN-GJL-250 |
| Рабочее колесо | EN-GJL-200 |
| Вес (брутто), кг | 625 |
| Вид упаковки | Одноразовый поддон |
| Промежуточный корпус | EN-GJL-250 |
| Высота (брутто), мм | 753 |
| Высота (нетто), мм | 572 |
| Скользящее торцевое уплотнение | AQEGG |
| Длина (брутто), мм | 1500 |
| Корпус насоса (специальное исполнение) | EN-GJS-400-18-LT |
| Длина (нетто), мм | 1315 |
| Другие скользящие торцевые уплотнения | по запросу |
| Количество на один слой, шт | 1 |
| Количество на поддон, шт | 1 |
| EAN | 4048482650630 |
| Рабочее колесо (специальное исполнение) | G-CuSn10 |
| Свойства упаковки | Транспортировочная упаковка |
| Фонарь (специальное исполнение] | EN-GJS-400-18-LT |
| Тип | CronoLine-IL 100/400-37/4 |
| Цвет | зеленый |
| Ширина (брутто), мм | 900 |
| Ширина (нетто), мм | 760 |
| Вода систем отопления (согласно VDI 2035) | • |
| Номинальная частота вращения n, об/мин | 1450 |
| Диапазон температур при макс. температуре окружающей среды +40 , | -20...+140 (в зависимости от перекачиваемой среды) |
| Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату |
| Класс изоляции | F |
| Номинальная мощность электродвигателя P2, кВт | 37 000 |
| Подключение к сети | 3~400 В, 50 Гц |
| Коэффициент мощности cos φ | 0.84 |
| КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , % | 90,9/92,6/93,9 |
| Обмотка мотора мощностью до 3 кВт | 230 В Δ/400 В Y, 50 Гц |
| Регулирование частоты вращения | Система регулирования Wilo |
| Обмотка мотора мощностью от 4 кВт | 400 В Δ/690 В Y, 50 Гц |
| Номинальный ток (прим.) IN 3~400 В, А | 71.3 |
| Степень защиты | IP 55 |
| Макс. температура окружающей среды, °C | +40 |
| Номинальный внутренний диаметр фланца | DN 100 |
| Монтаж на консолях | • |
| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • |
| Специальное исполнение для рабочего давления pмакс., бар | 25 |
| Стандартное исполнение для рабочего давления pмакс, бар | 13 (до +140) , 16 (до+120) |
| Установка в закрытых помещениях | • |
| Установка в открытых помещениях | Специальное исполнение за дополнительную плату |
| Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре | • |
| Масляный теплоноситель, °C | Специальное исполнение за дополнительную плату |
| Резьбовое соединение | – |
| Охлаждающая и холодная вода | • |
| Класс эффективности мотора | IE3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Номинальный внутренний диаметр DN | 32 - 250 |
| Фланец с отверстием для манометра | R 1/8 |
| Фланцы (по EN 1092-2) | PN 16 (PN25 по запросу) |
