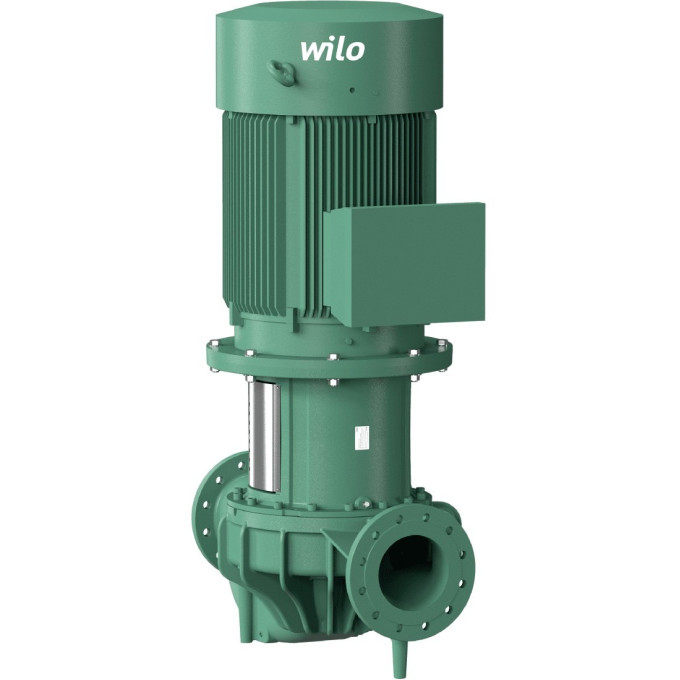

Циркуляционный насос с сухим ротором в исполнении INLINE с фланцевым соединением WILO CRONOLINE-IL 100/170-22/2
Артикул: 2786133 2088410
323 730 руб.
от 80 933 руб. × 4 без переплаты
Нет в наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес, кг211
Вал насоса1.4122
Корпус насосаEN-GJL-250
Рабочее колесоEN-GJL-200
Описание
Для крупных систем отопления, кондиционирования и охлаждения, где требуется высокая производительность, предназначен насос CRONOLINE-IL 100/170-22/2. Одноступенчатая центробежная модель с сухим ротором и фланцевым соединением Inline монтируется на трубопроводе или на фундаменте (консоли приобретаются отдельно). Блочная конструкция с фонарём и стандартным электродвигателем IEC обеспечивает низкий уровень шума и вибрации.
Основные характеристики
- Номинальный внутренний диаметр фланца: DN 100
- Номинальная мощность электродвигателя P2: 22 кВт
- Номинальная частота вращения: 2900 об/мин
- Подключение к сети: 3~400 В, 50 Гц
- Степень защиты: IP 55, класс изоляции F
- Диапазон температур: от –20 до +140 °C (в зависимости от среды)
- Стандартное рабочее давление: до 16 бар (специальное исполнение до 25 бар)
- Материалы: корпус и фонарь — EN-GJL-250, рабочее колесо — EN-GJL-200 (опционально бронза), вал — 1.4122
- Скользящее торцевое уплотнение: AQEGG / AQ1EGG
- Класс эффективности мотора: IE2
- Минимальный индекс эффективности (MEI): ≥ 0,40
- Вес: 211 кг
Сценарии использования
Насос подходит для закрытых систем отопления (вода по VDI 2035), кондиционирования и охлаждения, а также для контуров с водогликолевой смесью. Монтаж — в помещении; для установки на открытом воздухе требуется специальное исполнение. Фланцы оснащены штуцерами R 1/8 для измерения давления. Для защиты двигателя можно заказать термодатчики.
Плюсы
- Катафорезное покрытие корпуса для защиты от коррозии
- Возможность применения в системах кондиционирования и охлаждения благодаря отводу конденсата
- Стандартные электродвигатели и торцевые уплотнения для быстрой замены
Характеристики
| Вес, кг | 211 |
|---|---|
| Вал насоса | 1.4122 |
| Корпус насоса | EN-GJL-250 |
| Рабочее колесо | EN-GJL-200 |
| Промежуточный корпус | EN-GJL-250 |
| Скользящее торцевое уплотнение | AQEGG AQ1EGG |
| Корпус насоса (специальное исполнение) | EN-GJS-400-18-LT |
| Другие скользящие торцевые уплотнения | по запросу |
| Рабочее колесо (специальное исполнение) | G-CuSn10 |
| Фонарь (специальное исполнение] | EN-GJS-400-18-LT |
| Тип | CronoLine-IL 100/170-22/2 |
| Вода систем отопления (согласно VDI 2035) | • |
| Номинальная частота вращения n, об/мин | 2900 |
| Диапазон температур при макс. температуре окружающей среды +40 , | -20...+140 (в зависимости от перекачиваемой среды) |
| Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату |
| Класс изоляции | F |
| Номинальная мощность электродвигателя P2, кВт | 22 000 |
| Подключение к сети | 3~400 В, 50 Гц |
| Коэффициент мощности cos φ | 0.85 |
| КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , % | 89,5/90,9/91,3 |
| Обмотка мотора мощностью до 3 кВт | 230 В Δ/400 В Y, 50 Гц |
| Регулирование частоты вращения | Система регулирования Wilo |
| Обмотка мотора мощностью от 4 кВт | 400 В Δ/690 В Y, 50 Гц |
| Номинальный ток (прим.) IN 3~400 В, А | 40.7 |
| Степень защиты | IP 55 |
| Макс. температура окружающей среды, °C | +40 |
| Номинальный внутренний диаметр фланца | DN 100 |
| Монтаж на консолях | • |
| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • |
| Специальное исполнение для рабочего давления pмакс., бар | 25 |
| Стандартное исполнение для рабочего давления pмакс, бар | 13 (до +140) , 16 (до+120) |
| Установка в закрытых помещениях | • |
| Установка в открытых помещениях | Специальное исполнение за дополнительную плату |
| Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре | • |
| Масляный теплоноситель, °C | Специальное исполнение за дополнительную плату |
| Резьбовое соединение | – |
| Охлаждающая и холодная вода | • |
| Класс эффективности мотора | IE2 |
| Минимальный индекс эффективности (MEI) | ≥ 0.40 |
| Номинальный внутренний диаметр DN | 32 - 250 |
| Фланец с отверстием для манометра | R 1/8 |
| Фланцы (по EN 1092-2) | PN 16 (PN25 по запросу) |
