Макс. допустимое давление в напорном трубопроводе p, бар6
Корпус насосаEN-GJL-250
Описание

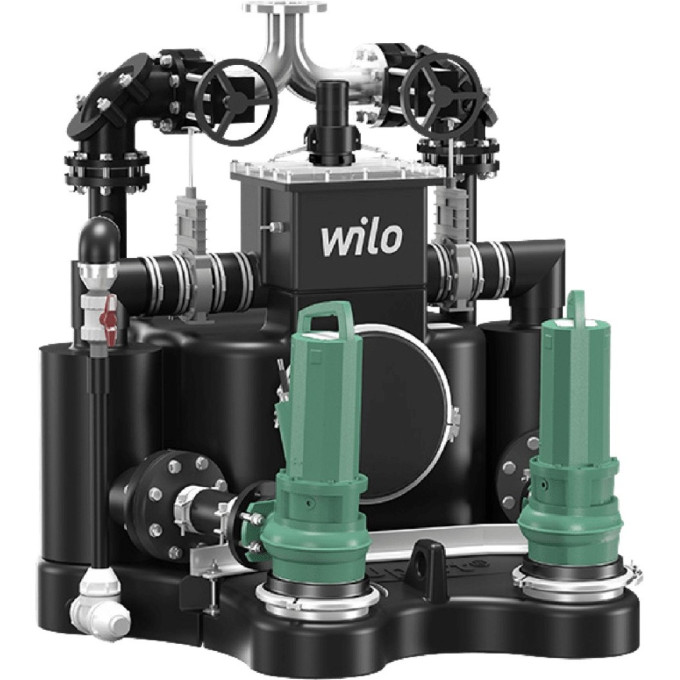

Когда сточные воды невозможно отвести самотеком из-за отсутствия естественного уклона или объект находится ниже уровня канализации, требуется принудительная перекачка. Эта напорная установка решает задачу отвода необработанных сточных вод, включая крупные включения, без риска засорения насосов. Система сепарации отфильтровывает твердые отходы до того, как они попадут в насосную часть, что повышает безопасность эксплуатации и упрощает обслуживание.
Основные параметры
Максимальный непрерывный приток: 20, 45 или 50 м³/ч
Общий объем резервуара: 1200 л
Полезный объем резервуара: 900 л
Максимальный напор: 31 м
Приточный патрубок: DN 200
Напорный патрубок: PE-HD100
Подключение к сети: 3~400 В, 50 Гц
Потребляемая мощность P1: 2x 8,4 кВт
Номинальная мощность P2: 6,6 кВт
Максимальное рабочее давление: 2,4 бар
Степень защиты: IP 68
Материал резервуара: PE-LD
Габариты (ШхВхГ): 1760 x 1865 x 1830 мм
Вес: 700 кг
Где применяется
Установка предназначена для использования внутри зданий или в шахтах при наружном монтаже. Подходит для объектов, расположенных ниже уровня обратного подпора согласно DIN EN 12056/DIN 1986-100. Два насоса работают в переменном режиме с взаимным резервированием, что обеспечивает непрерывность откачки. Наклонное дно резервуара и округлые формы предотвращают образование отложений. Для управления рекомендуется прибор Wilo-Control SC-L-…-FTS.
Плюсы
Система сепарации твердых отходов предотвращает засорение насосов
Два насоса с переменным режимом и 100% резервированием
Удобный доступ для обслуживания благодаря сухому монтажу насосов
Газо- и водонепроницаемый резервуар без сварных швов
Характеристики
Вес, кг
700
Вал насоса
1.4301 [AISI304]
Макс. допустимое давление в напорном трубопроводе p, бар
6
Корпус насоса
EN-GJL-250
Режим работы на насос, %
S1
Температура перекачиваемой жидкости T, °C
+3 ... +40
Рабочее колесо
EN-GJL-250
Общий объем V, л
1200
Габаритные размеры Ширина x Высота x Глубина, мм
1760 x 1865 x 1830
Вид упаковки
Европоддон
Диагональные размеры, мм
2000
Макс. уровень включения V, л
900
Скользящее торцевое уплотнение
SiC/SiC
Тип насоса
CORE 50.2-22A
EAN
4048482702841
Ценовая группа
PG8
Свойства упаковки
Внешняя упаковка
Тип соединения кабеля
Неразъемный
Тип штекера
-
Цвет
Зелено-черный
Тип пуска
Прямой
Число полюсов
4
Стандарт подключения
EN 1092
Корпус электродвигателя
EN-GJL-250
Класс изоляции
F
Потребляемая мощность P1, кВт
2x 8,4
Фланцы (по EN 1092-2) PN
PN -
Максимальное рабочее давление pmax, бар
2.4
Номинальная мощность электродвигателя P2, кВт
6,6
Подключение к сети
3~400 В, 50 Гц
Удаление воздуха
DN 70
Макс. частота включений на насос
15
Номинальная частота вращения n, об /мин
1,415
Степень защиты
IP 68
Макс. температура окружающей среды, °C
40
Материал резервуара
PE-LD
Напорный патрубок, д
PE-HD100
Приточный трубопровод
DN 200
Комплектация
Система сепарации твердых отходов с двумя погружными насосами, установленными насухо
2 задвижки для резервуаров для сбора твердых отходов
2 обратных клапана с напорной стороны угловой конструкции
2 задвижки с напорной стороны
Слияние ветвей напорных патрубков
1 указатель уровня
1 крепление к основанию в виде траверсы
Шланг для вентиляции и удаления воздуха 2,5 м
1 комплект для технического обслуживания с фланцевой заглушкой
