Макс. допустимое давление в напорном трубопроводе p, бар6
Корпус насосаEN-GJL-250

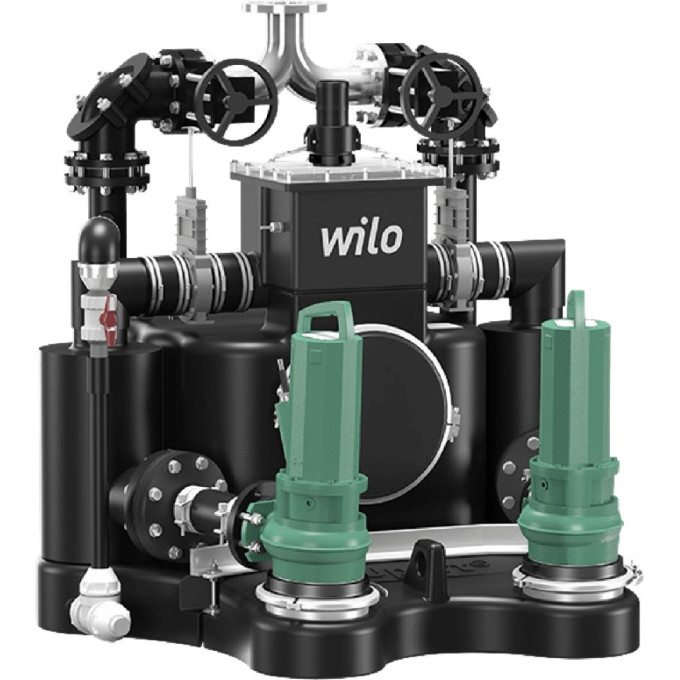

Описание
Если требуется не только принудительный отвод сточных вод, но и дополнительная очистка накопительной емкости, стоит обратить внимание на исполнение Comfort. Эта напорная установка оснащена системой сепарации твердых отходов, которая отфильтровывает крупные частицы до насосов. Функция ручной обратной промывки создает турбулентность в резервуаре, усиливая эффект очистки. Прозрачная крышка распределительной коробки позволяет визуально контролировать работу установки.
Технические характеристики
Максимальный непрерывный приток: 20, 45 или 50 м³/ч
Общий объем резервуара: 1200 л
Полезный объем резервуара: 900 л
Максимальный напор: 31 м
Приточный патрубок: DN 200
Напорный патрубок: DN 100
Подключение к сети: 3~400 В, 50 Гц
Потребляемая мощность P1: 2x 5,5 кВт
Номинальная мощность P2: 4 кВт
Степень защиты: IP 68
Материал резервуара: PE-LD
Габариты (ШхВхГ): 1760 x 1865 x 1830 мм
Вес: 700 кг
Сценарии использования
Установка подходит для монтажа внутри здания или в шахте при наружном размещении. Два погружных насоса работают попеременно, обеспечивая резервирование. Наклонное дно и округлые стенки резервуара снижают риск образования отложений. Для управления установкой рекомендуется прибор Wilo-Control SC-L-…-FTS.
Плюсы
Исполнение Comfort с функцией обратной промывки резервуара
Система сепарации предотвращает попадание крупных частиц в насосы
Прозрачная крышка для визуального контроля работы
Два насоса с переменным режимом и 100% резервированием
Характеристики
Вес, кг
700
Вал насоса
1.4301 [AISI304]
Макс. допустимое давление в напорном трубопроводе p, бар
6
Корпус насоса
EN-GJL-250
Режим работы на насос, %
S1
Температура перекачиваемой жидкости T, °C
+3 ... +40
Рабочее колесо
EN-GJL-250
Общий объем V, л
1200
Габаритные размеры Ширина x Высота x Глубина, мм
1760 x 1865 x 1830
Вид упаковки
Европоддон
Диагональные размеры, мм
2000
Макс. уровень включения V, л
900
Скользящее торцевое уплотнение
SiC/SiC
Тип насоса
CORE 50.2-17B
EAN
4048482703350
Ценовая группа
PG8
Свойства упаковки
Внешняя упаковка
Тип соединения кабеля
Неразъемный
Тип штекера
-
Цвет
Зелено-черный
Тип пуска
Прямой
Число полюсов
4
Стандарт подключения
EN 1092
Корпус электродвигателя
EN-GJL-250
Класс изоляции
F
Потребляемая мощность P1, кВт
2x 5,5
Фланцы (по EN 1092-2) PN
PN 10
Максимальное рабочее давление pmax, бар
1.9
Номинальная мощность электродвигателя P2, кВт
4
Подключение к сети
3~400 В, 50 Гц
Удаление воздуха
DN 70
Макс. частота включений на насос
15
Номинальная частота вращения n, об /мин
1,400
Степень защиты
IP 68
Макс. температура окружающей среды, °C
40
Материал резервуара
PE-LD
Напорный патрубок, д
DN 100
Приточный трубопровод
DN 200
Комплектация
Система сепарации твердых отходов с двумя погружными насосами, установленными насухо
2 задвижки для резервуаров для сбора твердых отходов
2 обратных клапана с напорной стороны угловой конструкции
2 задвижки с напорной стороны
Слияние ветвей напорных патрубков
1 указатель уровня
1 крепление к основанию в виде траверсы
Шланг для вентиляции и удаления воздуха 2,5 м
1 комплект для технического обслуживания с фланцевой заглушкой
