Макс. допустимое давление в напорном трубопроводе p, бар6
Корпус насосаEN-GJL-250
Описание

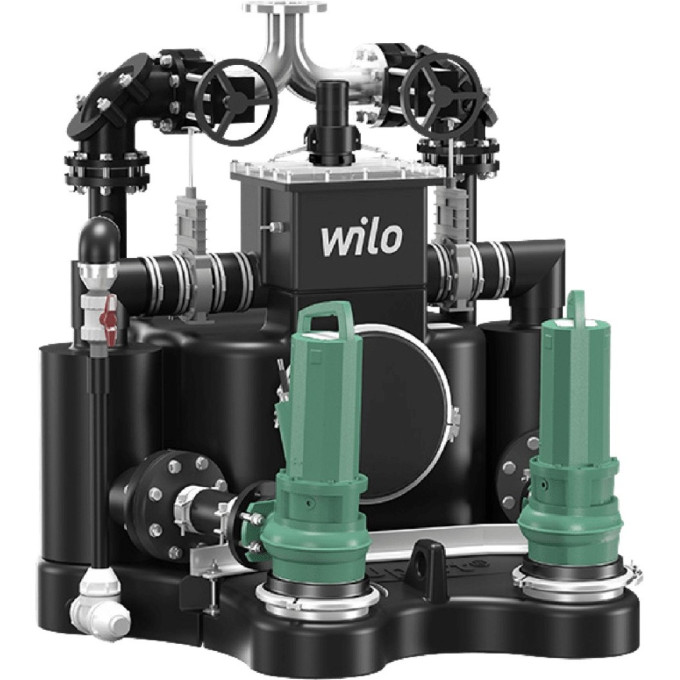

Для объектов с небольшим перепадом высот, где дополнительно требуется поддерживать чистоту накопительной ёмкости, предназначена эта модель. Исполнение Comfort (B) оснащено функцией ручной обратной промывки, которая создаёт турбулентность и усиливает эффект очистки. Прозрачная крышка распределительной коробки упрощает визуальный контроль.
Технические характеристики
Максимальный непрерывный приток: 45 м³/ч
Общий объём резервуара: 1200 л, полезный объём: 900 л
Подключение к сети: 3~400 В, 50 Гц; потребляемая мощность P1: 2x 1,5 кВт
Температура перекачиваемой жидкости: от +3 до +40 °C
Материалы: накопительный резервуар из PE-LD, насосы из серого чугуна EN-GJL-250
Габариты (ШхВхГ): 1760 x 1865 x 1830 мм; вес: 515 кг
Применение
Установка подходит для зданий и участков, где невозможно самотечное отведение стоков. Монтируется внутри помещений или в шахтах. Два отдельных резервуара для твёрдых отходов позволяют обслуживать систему, не останавливая её полностью. Функция обратной промывки полезна при работе со стоками, содержащими много взвешенных частиц.
Характеристики
Вес, кг
515
Вал насоса
1.4301 [AISI304]
Макс. допустимое давление в напорном трубопроводе p, бар
6
Корпус насоса
EN-GJL-250
Режим работы на насос, %
S1
Температура перекачиваемой жидкости T, °C
+3 ... +40
Рабочее колесо
EN-GJL-250
Общий объем V, л
1200
Габаритные размеры Ширина x Высота x Глубина, мм
1760 x 1865 x 1830
Вид упаковки
Европоддон
Диагональные размеры, мм
2000
Макс. уровень включения V, л
900
Скользящее торцевое уплотнение
SiC/SiC
Тип насоса
CORE 45.2-9B
EAN
4048482702698
Ценовая группа
PG8
Свойства упаковки
Внешняя упаковка
Тип соединения кабеля
Разъемный
Тип штекера
-
Цвет
Зелено-черный
Тип пуска
Прямой
Число полюсов
2
Стандарт подключения
EN 1092
Корпус электродвигателя
EN-GJL-250
Класс изоляции
F
Потребляемая мощность P1, кВт
2x 1,5
Фланцы (по EN 1092-2) PN
PN 10
Максимальное рабочее давление pmax, бар
1
Подключение к сети
3~400 В, 50 Гц
Удаление воздуха
DN 70
Макс. частота включений на насос
50
Номинальная частота вращения n, об /мин
2,913
Степень защиты
IP 68
Макс. температура окружающей среды, °C
40
Материал резервуара
PE-LD
Напорный патрубок, д
DN 100
Приточный трубопровод
DN 200
Комплектация
Система сепарации твердых отходов с двумя погружными насосами, установленными насухо
2 задвижки для резервуаров для сбора твердых отходов
2 обратных клапана с напорной стороны угловой конструкции
2 задвижки с напорной стороны
Слияние ветвей напорных патрубков
1 указатель уровня
1 крепление к основанию в виде траверсы
Шланг для вентиляции и удаления воздуха 2,5 м
1 комплект для технического обслуживания с фланцевой заглушкой
