Макс. допустимое давление в напорном трубопроводе p, бар6
Корпус насосаEN-GJL-250

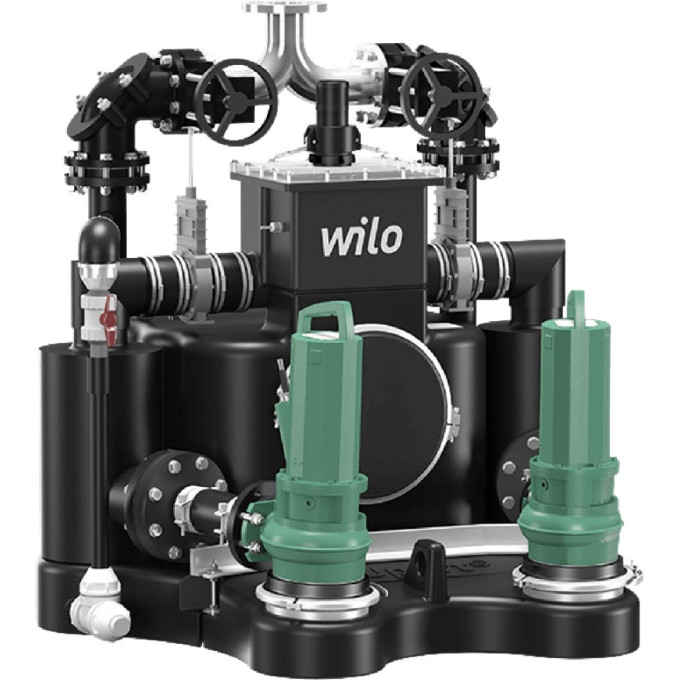

Описание
Для объектов, где требуется не только принудительный отвод стоков, но и дополнительная очистка накопительной ёмкости, предназначена эта модель. Исполнение Comfort (B) дополняет базовую систему сепарации функцией ручной обратной промывки, которая создаёт турбулентность и усиливает эффект очистки. Прозрачная крышка распределительной коробки позволяет визуально контролировать процесс.
Технические характеристики
Максимальный непрерывный приток: 45 м³/ч
Общий объём резервуара: 1200 л, полезный объём: 900 л
Максимальный напор: 27 м
Два насоса с электродвигателями IE3, степень защиты IP68
Подключение к сети: 3~400 В, 50 Гц; потребляемая мощность P1: 2x 4,3 кВт
Температура перекачиваемой жидкости: от +3 до +40 °C
Материалы: накопительный резервуар из PE-LD, насосы из серого чугуна EN-GJL-250
Габариты (ШхВхГ): 1760 x 1865 x 1830 мм; вес: 515 кг
Сценарии использования
Модель подходит для установки внутри зданий или в наружных шахтах при невозможности самотечного отведения. Два отдельно блокируемых резервуара для твёрдых отходов позволяют обслуживать систему без полной остановки. Функция обратной промывки полезна в условиях, где стоки содержат много взвешенных частиц и требуется поддерживать чистоту накопителя.
Характеристики
Вес, кг
515
Вал насоса
1.4301 [AISI304]
Макс. допустимое давление в напорном трубопроводе p, бар
6
Корпус насоса
EN-GJL-250
Режим работы на насос, %
S3-50
Температура перекачиваемой жидкости T, °C
+3 ... +40
Рабочее колесо
EN-GJL-250
Общий объем V, л
1200
Габаритные размеры Ширина x Высота x Глубина, мм
1760 x 1865 x 1830
Вид упаковки
Европоддон
Диагональные размеры, мм
2000
Макс. уровень включения V, л
900
Скользящее торцевое уплотнение
SiC/SiC
Тип насоса
CORE 45.2-27B
EAN
4048482702742
Ценовая группа
PG8
Свойства упаковки
Внешняя упаковка
Тип соединения кабеля
Разъемный
Тип штекера
-
Цвет
Зелено-черный
Тип пуска
Прямой
Число полюсов
2
Стандарт подключения
EN 1092
Корпус электродвигателя
EN-GJL-250
Класс изоляции
F
Потребляемая мощность P1, кВт
2x 4,3
Фланцы (по EN 1092-2) PN
PN 10
Максимальное рабочее давление pmax, бар
3
Номинальная мощность электродвигателя P2, кВт
3,65
Подключение к сети
3~400 В, 50 Гц
Удаление воздуха
DN 70
Макс. частота включений на насос
50
Номинальная частота вращения n, об /мин
2,868
Степень защиты
IP 68
Макс. температура окружающей среды, °C
40
Материал резервуара
PE-LD
Напорный патрубок, д
DN 100
Приточный трубопровод
DN 200
Комплектация
Система сепарации твердых отходов с двумя погружными насосами, установленными насухо
2 задвижки для резервуаров для сбора твердых отходов
2 обратных клапана с напорной стороны угловой конструкции
2 задвижки с напорной стороны
Слияние ветвей напорных патрубков
1 указатель уровня
1 крепление к основанию в виде траверсы
Шланг для вентиляции и удаления воздуха 2,5 м
1 комплект для технического обслуживания с фланцевой заглушкой
