Макс. допустимое давление в напорном трубопроводе p, бар6
Корпус насосаEN-GJL-250
Описание

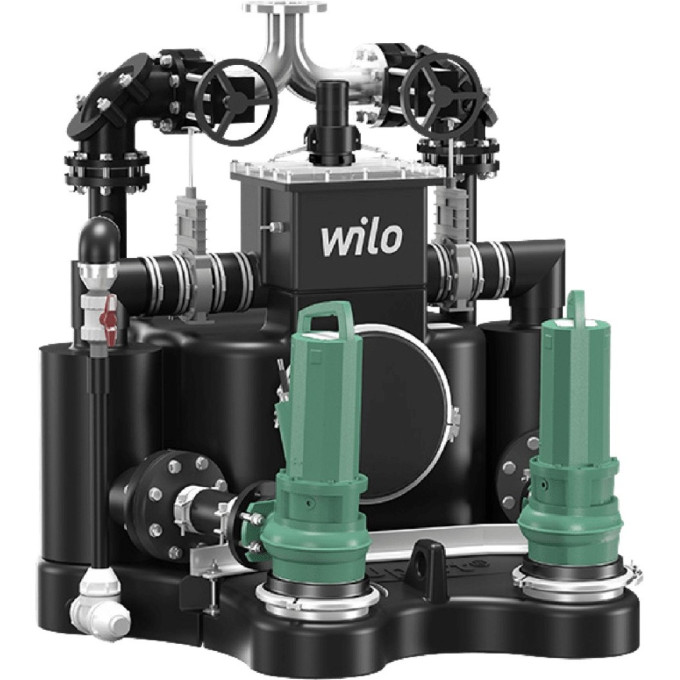

Когда объект расположен ниже уровня канализации и самотечный отвод невозможен, требуется надежное решение для принудительной перекачки стоков. Установка WILO EMUPORT CORE 20.2-31A спроектирована именно для таких условий: она отводит неочищенные сточные воды, отделяя крупные включения до того, как они попадут в насос. Это снижает риск засорения и делает эксплуатацию более безопасной для персонала.
Ключевые параметры
Максимальный непрерывный приток: 20 м³/ч
Максимальный напор: 31 м
Общий объем накопительного резервуара: 440 л
Полезный объем: 295 л
Количество насосов: 2 (переменный режим работы)
Степень защиты насосов: IP68
Двигатель: 3~400 В, 50 Гц, класс изоляции F
Номинальная мощность P2: 3,65 кВт
Потребляемая мощность P1: 2x 4,3 кВт
Материал резервуара: PE-LD
Приточный патрубок: DN 200
Температура перекачиваемой жидкости: от +3 до +40 °C
Где применяется
Установка подходит для зданий и участков, где сточные воды невозможно отвести самотеком из-за отсутствия уклона или расположения ниже уровня обратного подпора. Система сепарации твердых веществ позволяет перекачивать стоки с высоким содержанием крупных фракций без риска засорения насосов. Два насоса обеспечивают резервирование: при выходе одного из строя второй продолжает работу. Установка может монтироваться как внутри помещения, так и в шахте при наружном размещении.
Плюсы
Система сепарации твердых отходов защищает насосы от засорения
Два насоса с переменным режимом и 100% резервированием
Сухой монтаж насосов упрощает обслуживание
Газо- и водонепроницаемый резервуар без сварных швов
Двигатели с КПД класса IE3
Характеристики
Вес, кг
420
Вал насоса
1.4301 [AISI304]
Макс. допустимое давление в напорном трубопроводе p, бар
6
Корпус насоса
EN-GJL-250
Режим работы на насос, %
S3-50
Температура перекачиваемой жидкости T, °C
+3 ... +40
Вес, прим. m, кг
450
Рабочее колесо
EN-GJL-250
Общий объем V, л
440
Габаритные размеры Ширина x Высота x Глубина, мм
1410 x 1350 x 1390
Вид упаковки
Европоддон
Диагональные размеры, мм
1500
Макс. уровень включения V, л
295
Скользящее торцевое уплотнение
SiC/SiC
Тип насоса
CORE 20.2-31A
EAN
4048482624006
Ценовая группа
PG8
Свойства упаковки
Внешняя упаковка
Тип соединения кабеля
Разъемный
Тип штекера
-
Цвет
Зелено-черный
Тип пуска
Прямой
Число полюсов
2
Стандарт подключения
EN 1092
Корпус электродвигателя
EN-GJL-250
Класс изоляции
F
Потребляемая мощность P1, кВт
2x 4,3
Фланцы (по EN 1092-2) PN
PN -
Максимальное рабочее давление pmax, бар
3.4
Номинальная мощность электродвигателя P2, кВт
3,65
Подключение к сети
3~400 В, 50 Гц
Удаление воздуха
DN 70
Макс. частота включений на насос
50
Номинальная частота вращения n, об /мин
2,868
Степень защиты
IP 68
Макс. температура окружающей среды, °C
40
Материал резервуара
PE-LD
Напорный патрубок, д
PE-HD 90
Приточный трубопровод
DN 200
Комплектация
Система сепарации твердых отходов с двумя погружными насосами, установленными насухо
2 задвижки для резервуаров для сбора твердых отходов
2 обратных клапана с напорной стороны угловой конструкции
2 задвижки с напорной стороны
Слияние ветвей напорных патрубков
1 указатель уровня
1 крепление к основанию в виде траверсы
Шланг для вентиляции и удаления воздуха 2,5 м
1 комплект для технического обслуживания с фланцевой заглушкой
