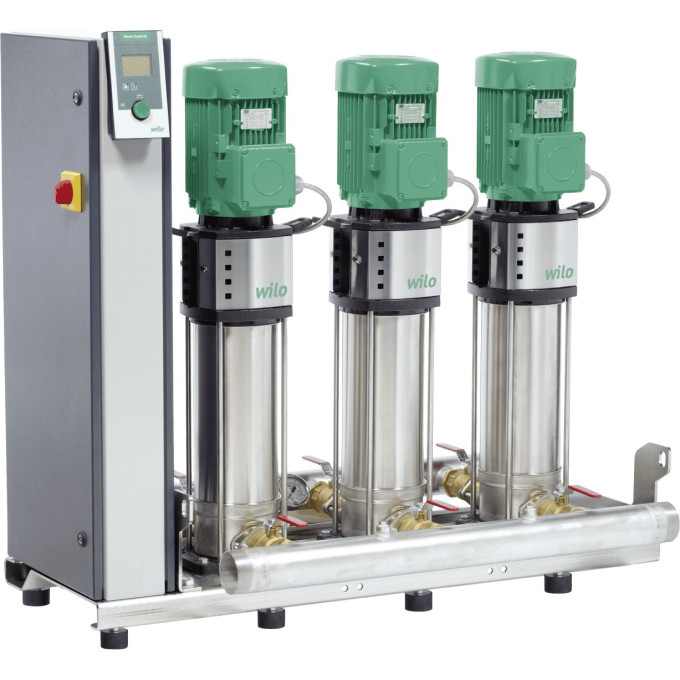

Насосная станция WILO SIBOOST SMART FC 4 HELIX V 1603

Насосная станция WILO SIBOOST SMART FC 4 HELIX V 1603 предназначена для поддержания постоянного давления в водопроводных системах с переменным расходом. Её задача — компенсировать нехватку напора в многоэтажных жилых и коммерческих зданиях, гостиницах, больницах и на производственных объектах, где требуется стабильная подача воды без перебоев.

Конструктивные особенности

• Количество насосов: 3 рабочих + 1 резервный.
• Вертикальные многоступенчатые насосы Helix V с сухим ротором.
• Материалы: рабочее колесо и корпус — нержавеющая сталь 1.4301 [AISI304] и 1.4307 [AISI304L]; вал — 1.4301 [AISI304]; уплотнение вала Q1BE3GG, статическое уплотнение EPDM.
• Фундаментная рама из оцинкованной стали с регулируемыми виброопорами.
• Полная трубная обвязка из нержавеющей стали.

Технические характеристики

• Номинальная мощность P2: 2,20 кВт.
• Электропитание: 3~400 В, 50 Гц, допуск по напряжению ±10%.
• Номинальный ток при 400 В: 4,50 А; при 230 В: 83 А.
• Максимальное рабочее давление: 16 бар.
• Макс. температура жидкости: 50 °C.
• Температура окружающей среды: макс. 40 °C.
• Подключение: всасывание и напор — DN 100.
• КПД двигателя: 85,9% (100% нагрузки), 85,6% (75%), 83,1% (50%).
• Число секций: 3.
• Вес (нетто/брутто): 359 / 399 кг.

Управление и автоматика

• Контроллер Smart SC-FC с интегрированным частотным преобразователем.
• Плавное регулирование главного насоса с поддержанием постоянного давления.
• Автоматическое подключение/отключение ведомых насосов по нагрузке.
• Настраиваемая смена ведущего насоса (по времени или импульсам).
• Контроль минимального и максимального давления, защита от сухого хода.
• Функция автоматического тестового пуска резервного насоса.
• Индикация параметров на ЖК-дисплее, настройка через меню.
• Интерфейсы: сухие контакты SBM/SSM, внешнее управление, дистанционное задание 4–20 мА. Опции — Modbus, BACnet, LON.

Применение

Установка используется для автоматического водоснабжения и повышения давления в жилых домах, административных зданиях, больницах, гостиницах, торговых и промышленных объектах. Допускается перекачка питьевой, технической и охлаждающей воды, а также воды для пожаротушения (кроме установок по DIN 14462). Среда не должна содержать абразивных и волокнистых включений. Проектирование и монтаж — по DIN 1988 (EN 806).
