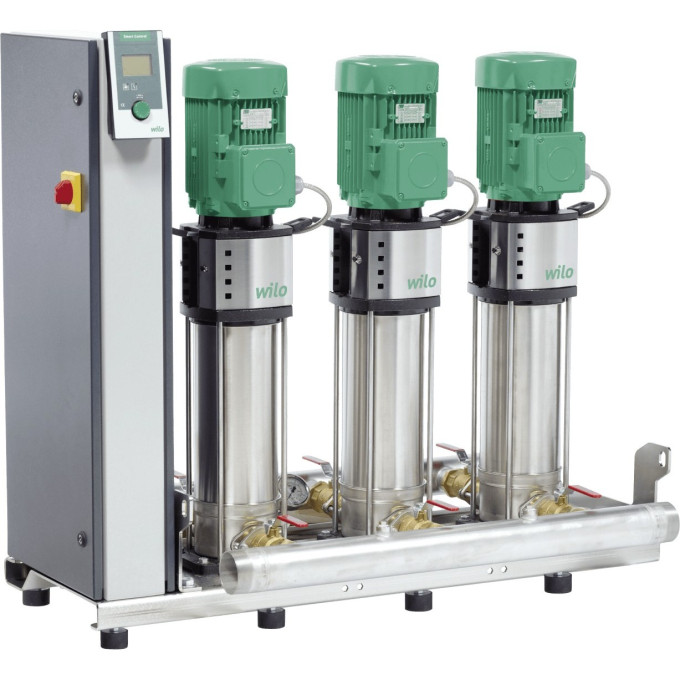

Насосная станция WILO SIBOOST SMART FC 4 HELIX V 1013

Основная задача, которую решает насосная станция WILO SIBOOST SMART FC 4 HELIX V 1013, — поддержание стабильного напора в системах водоснабжения зданий с переменным и пиковым водопотреблением. Она незаменима, когда давления в магистральном трубопроводе недостаточно для верхних этажей или удалённых точек водоразбора, а также при организации пожаротушения и подачи технической воды.

Особенности конструкции и материалов

• Количество насосов: 3 рабочих + 1 резервный.
• Насосы: вертикальные многоступенчатые центробежные, сухой ротор, серия Helix V.
• Материалы: рабочее колесо и корпус насоса — нержавеющая сталь 1.4301 [AISI304] и 1.4307 [AISI304L]; вал — нержавеющая сталь 1.4301 [AISI304]; механическое уплотнение Q1BE3GG, статическое уплотнение EPDM.
• Опорная рама из оцинкованной стали с виброизолирующими регулируемыми опорами.
• Трубная обвязка из нержавеющей стали.

Технические параметры

• Номинальная мощность двигателя P2: 5,50 кВт.
• Питание: 3~400 В, 50 Гц, допустимый перепад напряжения ±10%.
• Номинальный ток IN (400 В): 10,30 А.
• Максимальное рабочее давление: 16 бар.
• Макс. температура перекачиваемой жидкости: 50 °C.
• Макс. температура окружающей среды: 40 °C.
• Подключение: стороны всасывания и напора — R 3 (внутренний диаметр).
• Частота вращения: 2850 об/мин.
• Класс защиты (прибор управления): IP 54, степень защиты двигателей IP 55.
• КПД двигателя: 89,2% (100% нагрузки), 89,1% (75%), 87,3% (50%).
• Количество секций: 13.
• Вес (нетто/брутто): 454 / 504 кг.

Управление и автоматика

• Контроллер Smart SC-FC с частотным преобразователем для бесступенчатой регулировки главного насоса.
• Символьный ЖК-дисплей, навигация по меню, технология «красная кнопка».
• Автоматическое управление до 4 нерегулируемыми насосами, плавное подключение ведомых.
• Автоматическая смена ведущего насоса (по времени или по условиям).
• Контроль сухого хода, нулевой подачи, max/min давления с настраиваемой задержкой.
• Защита двигателя: выключатель в исполнении DOL.
• Интерфейсы: SBM/SSM, внешнее вкл/выкл, дистанционное задание (4–20 мА). Опционально — Modbus RTU, BACnet, LON.

Применение

Станция предназначена для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых центрах и промышленных объектах. Перекачивает питьевую и техническую воду, охлаждающую воду, а также воду для пожаротушения (кроме специализированных установок по DIN 14462). Среда не должна содержать абразивных и длинноволокнистых частиц. Монтаж согласно DIN 1988 (EN 806). Рекомендуемая рабочая зона для обслуживания — не менее 1 м вокруг установки.
