Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Механическое уплотнениеQ1BE3GG
Описание

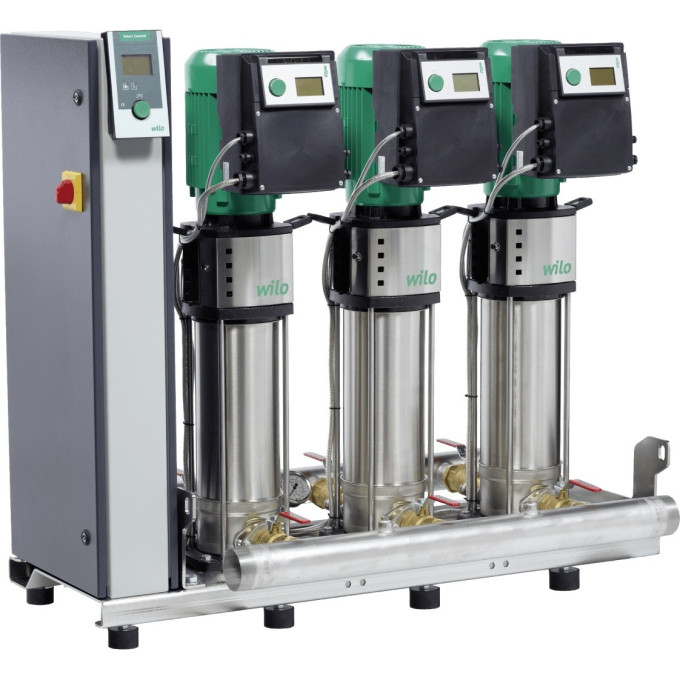

Для крупных объектов с высоким и переменным водопотреблением эта станция с индивидуальным частотным регулированием каждого насоса обеспечивает точное поддержание давления и экономию электроэнергии. Она подходит для зданий с сложной системой водоснабжения — от жилых комплексов до промышленных предприятий.
Основные параметры
Количество насосов: 3 рабочих + 1 резервный
Насосы: вертикальные многоступенчатые центробежные Helix VE, сухой ротор, каждый со встроенным частотным преобразователем
Материалы: рабочие колеса из нержавеющей стали 1.4307, корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием, вал из 1.4057
Номинальная мощность P2: 18,5 кВт
Подключение к сети: 3~380/400/460 В, 50/60 Гц
Номинальный ток (400 В, 50 Гц): 33,10 А
Максимальное рабочее давление: 16 бар
Макс. температура жидкости: 50 °C (по заказу 70 °C)
Температура окружающей среды: до 40 °C
Класс защиты: IP 55
КПД двигателя: 91,1% (100% нагрузки)
Подсоединение: DN 200 на всасывании и напоре
Габариты (Д×Ш×В): 2250×1456×1653 мм
Вес: 1381 кг
Где применяется
Автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах
Промышленные объекты с потребностью в стабильном напоре
Перекачивание питьевой воды, технической воды, охлаждающей воды, воды для пожаротушения (без абразивных и длинноволокнистых включений)
Плюсы
Соответствие DIN 1988 (EN 806)
Допуски WRAS/KTW/ACS для деталей, контактирующих с водой
Высокоэффективная гидравлика Helix VE
Удобный контроллер SCe с ЖК-дисплеем
Коррозионностойкие материалы гидравлической части
Характеристики
Вес, кг
1381
Вал насоса
1.4057 [AISI431]
Корпус насоса
EN-GJL-250 (с катафорезным покрытием )
Механическое уплотнение
Q1BE3GG
Рабочее колесо
1.4307 [AISI304L]
Вес (брутто), кг
1427
Статическое уплотнение
EPDM
Вид упаковки
Одноразовый поддон
Высота (нетто), мм
1653
Длина (нетто), мм
2250
Количество на один слой, шт
1
Количество на поддон, шт
1
EAN
4048482381602
Свойства упаковки
Транспортировочная упаковка
Тип
SiBoost Smart 4 Helix VE 5205
Цвет
Зеленый/черный/серебристый
Ширина (нетто), мм
1456
Допустимый перепад напряжения, В
400/50:+/-10_380/60:+/-10_460/60:+/-10
КПД электродвигателя ηm 100% , %
91,1
КПД электродвигателя ηm 50% , %
89,4
Кол-во рабочих насосов
3
КПД электродвигателя ηm 75% , %
90,6
Номинальный ток 3~380 V, 60 Hz I, А
31.80
Количество резервных насосов
1
Макс. температура перекачиваемой жидкости T, °C
50
Номинальный ток 3~400 В, 50 Гц IN, А
33.10
Номинальный ток 3~460 V, 60 Hz I, А
28.80
Класс изоляции
F
Номинальные внутренние диаметры трубы на стороне всасывания RPS
DN 200
Номинальная мощность электродвигателя P2, кВт
18.50
Номинальные внутренние диаметры трубы с напорной стороны RPD
DN 200
Максимальное рабочее давление pмакс, бар
16
Подключение к сети
3~380/400/460 В, 50/60 Гц
Температура окружающей среды, макс. T, °C
40
Степень защиты
IP 55
Число секций
5
Комплектация
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
