Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Механическое уплотнениеQ1BE3GG
Описание

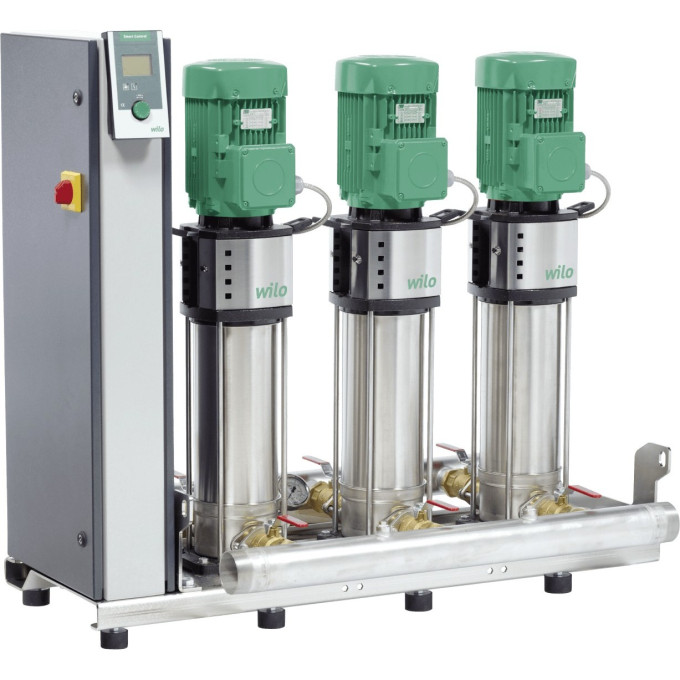

Установка решает задачу поддержания стабильного напора в системах водоснабжения жилых, офисных и административных зданий, гостиниц, больниц, торговых центров и промышленных объектов. Она перекачивает питьевую, техническую, охлаждающую воду и воду для пожаротушения (кроме установок по DIN 14462). Система собрана на раме с трубопроводами из нержавеющей стали, готова к подключению.
Основные параметры
Количество насосов: 3 рабочих + 1 резервный
Насосы: вертикальные высоконапорные центробежные, нержавеющая сталь, серия Helix V
Номинальная мощность P2: 18.50 кВт
Подключение к сети: 3~400 В, 50 Гц
Максимальное рабочее давление: 16 бар
Макс. температура жидкости: +50 °C (по заказу +70 °C)
Температура окружающей среды: макс. +40 °C
Диаметр труб: всасывание и напор — DN 150
Вес нетто: 1191 кг
Габариты (ДхШхВ): 2680×1370×1900 мм
Где применяется
Автоматическое водоснабжение и повышение давления в зданиях различного назначения
Перекачка питьевой, технической, охлаждающей воды и воды для пожаротушения (с учётом местных норм)
Плюсы
Высокоэффективная гидравлика насоса серии Helix V
Управление через контроллер Smart SC-FC с ЖК-дисплеем и навигацией по меню
Частотный преобразователь для бесступенчатого регулирования главного насоса
Детали, контактирующие с водой, из нержавеющей стали, не подвержены коррозии
Заводская проверка и предварительная настройка рабочего диапазона
Соответствие DIN 1988 (EN 806)
Характеристики
Вес, кг
1191
Вал насоса
1.4057 [AISI431]
Корпус насоса
EN-GJL-250 (с катафорезным покрытием )
Механическое уплотнение
Q1BE3GG
Рабочее колесо
1.4307 [AISI304L]
Вес (брутто), кг
1261
Статическое уплотнение
EPDM
Вид упаковки
Транспортировочная траверса
Высота (брутто), мм
2045
Высота (нетто), мм
1900
Длина (брутто), мм
3300
Длина (нетто), мм
2680
Количество на один слой, шт
1
Количество на поддон, шт
1
EAN
4048482380094
Свойства упаковки
Транспортировочная упаковка
Тип
SiBoost Smart 4 Helix V 3606
Цвет
Зеленый/черный/серебристый
Ширина (брутто), мм
1400
Ширина (нетто), мм
1370
Допустимый перепад напряжения, В
±10
КПД электродвигателя ηm 100% , %
92,4
КПД электродвигателя ηm 50% , %
90,4
Кол-во рабочих насосов
3
КПД электродвигателя ηm 75% , %
92,3
Количество резервных насосов
1
Макс. температура перекачиваемой жидкости T, °C
50
Номинальный ток 3~400 В, 50 Гц IN, А
31.40
Класс изоляции
F
Номинальные внутренние диаметры трубы на стороне всасывания RPS
DN 150
Номинальная мощность электродвигателя P2, кВт
18.50
Номинальные внутренние диаметры трубы с напорной стороны RPD
DN 150
Максимальное рабочее давление pмакс, бар
16
Подключение к сети
3~400 В, 50 Гц
Температура окружающей среды, макс. T, °C
40
Степень защиты
IP 55
Число секций
6
Комплектация
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
