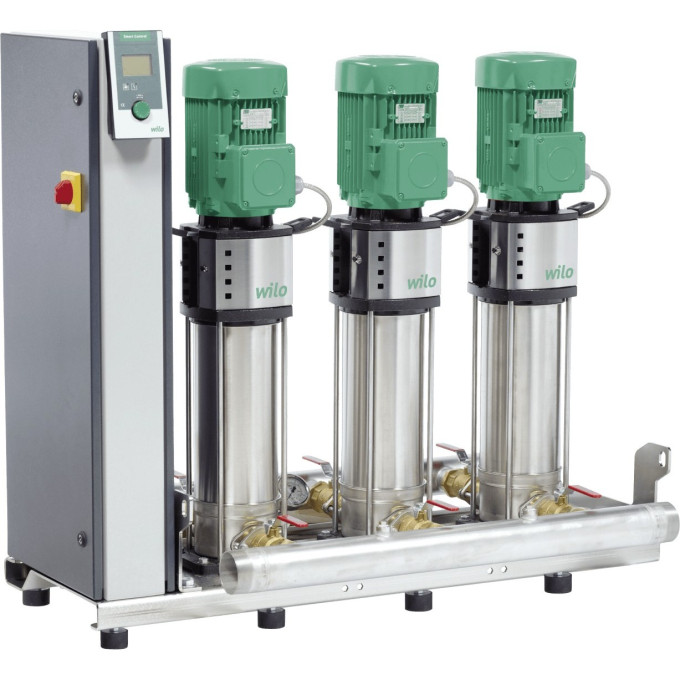

Установка решает задачу поддержания стабильного напора в системах водоснабжения жилых, офисных и административных зданий, гостиниц, больниц, торговых центров и промышленных объектов. Она перекачивает питьевую, техническую, охлаждающую воду и воду для пожаротушения (кроме установок по DIN 14462). Система собрана на раме с трубопроводами из нержавеющей стали, готова к подключению.
Основные параметры
Количество насосов: 3 рабочих + 1 резервный
Насосы: вертикальные высоконапорные центробежные, нержавеющая сталь, серия Helix V
Номинальная мощность P2: 7.50 кВт
Подключение к сети: 3~400 В, 50 Гц
Максимальное рабочее давление: 16 бар
Макс. температура жидкости: +50 °C (по заказу +70 °C)
Температура окружающей среды: макс. +40 °C
Диаметр труб: всасывание и напор — DN 100
Вес нетто: 555 кг
Габариты (ДхШхВ): 1550×986×1532 мм
Где применяется
Автоматическое водоснабжение и повышение давления в зданиях различного назначения
Перекачка питьевой, технической, охлаждающей воды и воды для пожаротушения (с учётом местных норм)
Плюсы
Высокоэффективная гидравлика насоса серии Helix V
Управление через контроллер Smart SC-FC с ЖК-дисплеем и навигацией по меню
Частотный преобразователь для бесступенчатого регулирования главного насоса
Детали, контактирующие с водой, из нержавеющей стали, не подвержены коррозии
Заводская проверка и предварительная настройка рабочего диапазона
Соответствие DIN 1988 (EN 806)
Характеристики
Вес, кг
555
Вал насоса
1.4301 [AISI304]
Корпус насоса
1.4301 [AISI304]
Механическое уплотнение
Q1BE3GG
Рабочее колесо
1.4307 [AISI304L]
Вес (брутто), кг
595
Статическое уплотнение
EPDM
Вид упаковки
Специальная палета
Высота (брутто), мм
1737
Высота (нетто), мм
1532
Длина (брутто), мм
1750
Длина (нетто), мм
1550
Количество на один слой, шт
1
Количество на поддон, шт
1
EAN
4048482387741
Свойства упаковки
Транспортировочная упаковка
Тип
SiBoost Smart 4 Helix V 1611
Цвет
Зеленый/черный/серебристый
Ширина (брутто), мм
1000
Ширина (нетто), мм
986
Допустимый перепад напряжения, В
±10
КПД электродвигателя ηm 100% , %
90,1
КПД электродвигателя ηm 50% , %
89,8
Кол-во рабочих насосов
3
КПД электродвигателя ηm 75% , %
90,5
Количество резервных насосов
1
Макс. температура перекачиваемой жидкости T, °C
50
Номинальный ток 3~400 В, 50 Гц IN, А
13.70
Класс изоляции
F
Номинальные внутренние диаметры трубы на стороне всасывания RPS
DN 100
Номинальная мощность электродвигателя P2, кВт
7.50
Номинальные внутренние диаметры трубы с напорной стороны RPD
DN 100
Максимальное рабочее давление pмакс, бар
16
Подключение к сети
3~400 В, 50 Гц
Температура окружающей среды, макс. T, °C
40
Степень защиты
IP 55
Число секций
11
Комплектация
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
