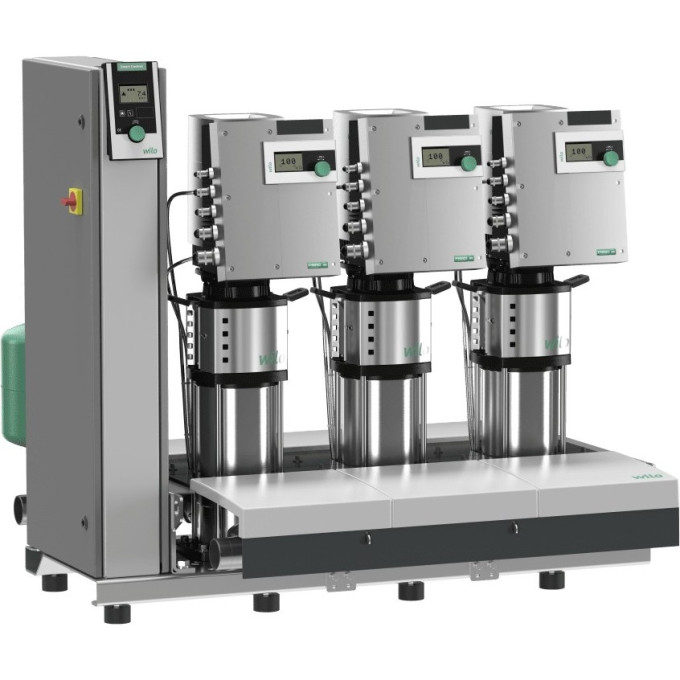

Установка предназначена для автоматического водоснабжения и повышения давления в зданиях с высоким и переменным потреблением: жилых комплексах, офисах, гостиницах, больницах, торговых центрах, промышленных объектах. Она перекачивает питьевую, техническую, охлаждающую воду и воду для пожаротушения (кроме установок по DIN 14462). Система собрана на раме с трубопроводами из нержавеющей стали, готова к подключению.
Основные параметры
Количество насосов: 3 рабочих + 1 резервный
Насосы: вертикальные высоконапорные центробежные, нержавеющая сталь, серия Helix EXCEL
Номинальная мощность P2: 7.50 кВт
Подключение к сети: 3~380/400/460 В, 50/60 Гц
Максимальное рабочее давление: 16 бар
Макс. температура жидкости: +50 °C (по заказу +70 °C)
Температура окружающей среды: макс. +40 °C
Диаметр труб: всасывание и напор — DN 200
Вес нетто: 802 кг
Габариты (ДхШхВ): 2250×1456×1321 мм
Где применяется
Автоматическое водоснабжение и повышение давления в зданиях различного назначения
Перекачка питьевой, технической, охлаждающей воды и воды для пожаротушения (с учётом местных норм)
Плюсы
Каждый насос оснащён собственным частотным преобразователем с воздушным охлаждением
Электронно-коммутируемый двигатель с КПД выше IE4 (IEC TS 60034-31 ред.1)
Встроенная система распознавания сухого хода с автоматическим отключением
Управление через контроллер Smart SCe с ЖК-дисплеем и навигацией по меню
Детали, контактирующие с водой, из нержавеющей стали, не подвержены коррозии
Заводская проверка и предварительная настройка рабочего диапазона
Характеристики
Вес, кг
802
Вал насоса
1.4057 [AISI431]
Корпус насоса
1.4408 [AISI316]
Механическое уплотнение
Q1BE3GG
Рабочее колесо
1.4307 [AISI304L]
Вес (брутто), кг
910
Статическое уплотнение
EPDM
Вид упаковки
Одноразовый поддон
Высота (брутто), мм
1459
Высота (нетто), мм
1321
Длина (брутто), мм
2400
Длина (нетто), мм
2250
Количество на один слой, шт
1
Количество на поддон, шт
1
EAN
4048482456676
Свойства упаковки
Транспортировочная упаковка
Тип
SiBoost Smart 4 Helix EXCEL 5202
Цвет
Зеленый/черный/серебристый
Ширина (брутто), мм
1500
Ширина (нетто), мм
1456
Допустимый перепад напряжения, В
400/50:+/-10_380/60:+/-10_460/60:+/-10
КПД электродвигателя ηm 100% , %
96,4
Кол-во рабочих насосов
3
Номинальный ток 3~380 V, 60 Hz I, А
13.10
Количество резервных насосов
1
Макс. температура перекачиваемой жидкости T, °C
50
Номинальный ток 3~400 В, 50 Гц IN, А
12.50
Номинальный ток 3~460 V, 60 Hz I, А
10.90
Класс изоляции
F
Номинальные внутренние диаметры трубы на стороне всасывания RPS
DN 200
Номинальная мощность электродвигателя P2, кВт
7.50
Номинальные внутренние диаметры трубы с напорной стороны RPD
DN 200
Максимальное рабочее давление pмакс, бар
16
Подключение к сети
3~380/400/460 В, 50/60 Гц
Температура окружающей среды, макс. T, °C
40
Степень защиты
IP 55
Число секций
2
Комплектация
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
