Установка предназначена для автоматического водоснабжения и повышения давления в зданиях с высоким и переменным потреблением: жилых комплексах, офисах, гостиницах, больницах, торговых центрах, промышленных объектах. Она перекачивает питьевую, техническую, охлаждающую воду и воду для пожаротушения (кроме установок по DIN 14462). Система собрана на раме с трубопроводами из нержавеющей стали, готова к подключению.
Основные параметры
Количество насосов: 3 рабочих + 1 резервный
Насосы: вертикальные высоконапорные центробежные, нержавеющая сталь, серия Helix EXCEL
Номинальная мощность P2: 5.50 кВт
Подключение к сети: 3~380/400/460 В, 50/60 Гц
Максимальное рабочее давление: 16 бар
Макс. температура жидкости: +50 °C (по заказу +70 °C)
Температура окружающей среды: макс. +40 °C
Диаметр труб: всасывание и напор — DN 125
Вес нетто: 537 кг
Габариты (ДхШхВ): 1450×1395×1055 мм
Где применяется
Автоматическое водоснабжение и повышение давления в зданиях различного назначения
Перекачка питьевой, технической, охлаждающей воды и воды для пожаротушения (с учётом местных норм)
Плюсы
Каждый насос оснащён собственным частотным преобразователем с воздушным охлаждением
Электронно-коммутируемый двигатель с КПД выше IE4 (IEC TS 60034-31 ред.1)
Встроенная система распознавания сухого хода с автоматическим отключением
Управление через контроллер Smart SCe с ЖК-дисплеем и навигацией по меню
Детали, контактирующие с водой, из нержавеющей стали, не подвержены коррозии
Заводская проверка и предварительная настройка рабочего диапазона
Характеристики
Вес, кг
537
Вал насоса
1.4057 [AISI431]
Корпус насоса
1.4408 [AISI316]
Механическое уплотнение
Q1BE3GG
Рабочее колесо
1.4307 [AISI304L]
Вес (брутто), кг
618
Статическое уплотнение
EPDM
Вид упаковки
Одноразовый поддон
Высота (брутто), мм
1486
Высота (нетто), мм
1055
Длина (брутто), мм
1800
Длина (нетто), мм
1450
Количество на один слой, шт
1
Количество на поддон, шт
1
EAN
4048482456447
Свойства упаковки
Транспортировочная упаковка
Тип

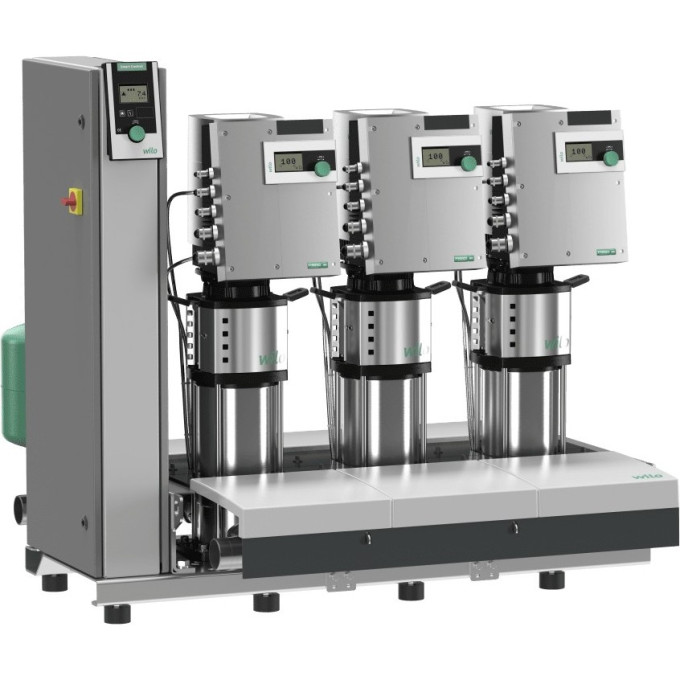

SiBoost Smart 4 Helix EXCEL 2203-5.5
Цвет
Зеленый/черный/серебристый
Ширина (брутто), мм
1500
Ширина (нетто), мм
1395
Допустимый перепад напряжения, В
400/50:+/-10_380/60:+/-10_460/60:+/-10
КПД электродвигателя ηm 100% , %
95,8
Кол-во рабочих насосов
3
Номинальный ток 3~380 V, 60 Hz I, А
9.80
Количество резервных насосов
1
Макс. температура перекачиваемой жидкости T, °C
50
Номинальный ток 3~400 В, 50 Гц IN, А
9.30
Номинальный ток 3~460 V, 60 Hz I, А
8.20
Класс изоляции
F
Номинальные внутренние диаметры трубы на стороне всасывания RPS
DN 125
Номинальная мощность электродвигателя P2, кВт
5.50
Номинальные внутренние диаметры трубы с напорной стороны RPD
DN 125
Максимальное рабочее давление pмакс, бар
16
Подключение к сети
3~380/400/460 В, 50/60 Гц
Температура окружающей среды, макс. T, °C
40
Степень защиты
IP 55
Число секций
3
Комплектация
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
