Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Механическое уплотнениеQ1BE3GG
Описание

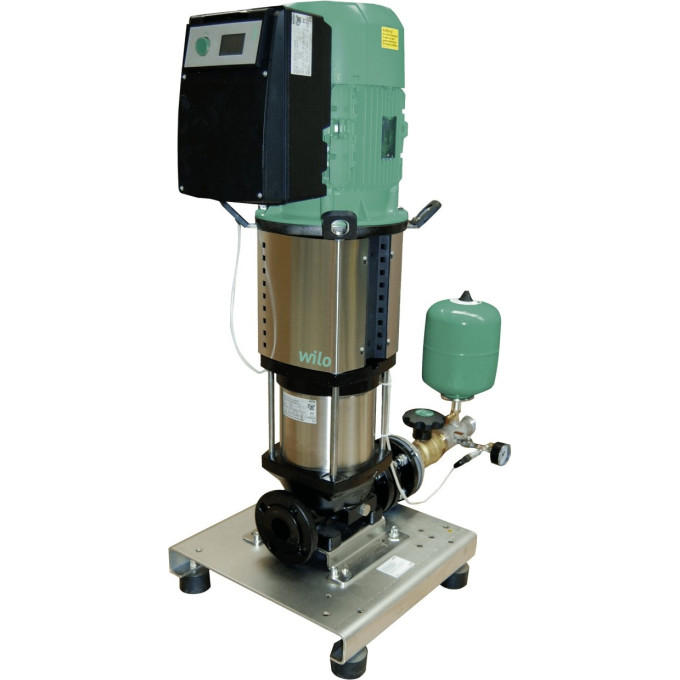

Для крупных промышленных объектов, торговых центров и высотных зданий, где требуется большой расход воды и стабильное давление, эта станция — надёжное решение. WILO SIBOOST SMART 1 HELIX VE 5203 оснащена одним вертикальным насосом Helix VE и встроенным частотным преобразователем, который автоматически поддерживает заданные параметры системы.
Технические характеристики
Подключение к сети: 3~380/400/460 В, 50/60 Гц
Номинальная мощность P2: 11 кВт
Номинальный ток (3~400 В, 50 Гц): 20 А
Максимальное рабочее давление: 16 бар
Входное давление: 10 бар
Температура жидкости: макс. +50 °C (по заказу до +70 °C)
Температура окружающей среды: макс. +40 °C
Класс защиты: IP 55
Кол-во рабочих насосов: 1
Число секций: 3
Подключение всасывания: Rp 3
Подключение напора: DN 80
Вес нетто: 340 кг
Конструкция и материалы
Насос: Helix VE, корпус из серого чугуна EN-GJL-250 с катафорезным покрытием
Рабочее колесо: 1.4307 [AISI304L]
Вал: 1.4057 [AISI431]
Механическое уплотнение: Q1BE3GG
Статическое уплотнение: EPDM
Трубопроводы: нержавеющая сталь 1.4301
Опорная рама: оцинкованная сталь с виброопорами
Оснащение
Встроенный частотный преобразователь с воздушным охлаждением
Электродвигатель, эквивалентный IE4 (КПД до 90,5%)
Запорная арматура и обратный клапан на напорной стороне
Мембранный напорный резервуар 8 л, PN16
Манометр на напорной стороне
Встроенная защита от сухого хода
Защита электродвигателя PTC
Сценарии применения
Установка предназначена для автоматического водоснабжения из центральной сети или накопительного резервуара. Перекачивает питьевую, техническую, охлаждающую воду и воду для пожаротушения (кроме установок по DIN 14462). Применяется на крупных промышленных предприятиях, в высотных зданиях, гостиничных комплексах и торговых центрах.
Плюсы
Мощность 11 кВт и расход до 52 м³/ч
Высокий КПД двигателя — до 90,5%
Промышленная надёжность: чугунный корпус с катафорезным покрытием
Характеристики
Вес, кг
340
Вал насоса
1.4057 [AISI431]
Корпус насоса
EN-GJL-250 (с катафорезным покрытием )
Механическое уплотнение
Q1BE3GG
Рабочее колесо
1.4307 [AISI304L]
Вес (брутто), кг
370
Статическое уплотнение
EPDM
Вид упаковки
Одноразовый поддон
Высота (брутто), мм
1613
Высота (нетто), мм
1473
Длина (брутто), мм
1300
Длина (нетто), мм
1073
Количество на один слой, шт
1
Количество на поддон, шт
1
EAN
4048482385990
Свойства упаковки
Транспортировочная упаковка
Тип
SiBoost Smart 1 Helix VE 5203
Цвет
Зеленый/черный/серебристый
Ширина (брутто), мм
1050
Ширина (нетто), мм
800
Допустимый перепад напряжения, В
400/50:+/-10_380/60:+/-10_460/60:+/-10
КПД электродвигателя ηm 100% , %
90,5
КПД электродвигателя ηm 50% , %
88,8
Кол-во рабочих насосов
1
КПД электродвигателя ηm 75% , %
90,2
Номинальный ток 3~380 V, 60 Hz I, А
21
Количество резервных насосов
0
Макс. температура перекачиваемой жидкости T, °C
50
Номинальный ток 3~400 В, 50 Гц IN, А
20
Номинальный ток 3~460 V, 60 Hz I, А
17.40
Класс изоляции
F
Номинальные внутренние диаметры трубы на стороне всасывания RPS
Rp 3
Номинальная мощность электродвигателя P2, кВт
11
Номинальные внутренние диаметры трубы с напорной стороны RPD
DN 80
Максимальное рабочее давление pмакс, бар
16
Подключение к сети
3~380/400/460 В, 50/60 Гц
Температура окружающей среды, макс. T, °C
40
Степень защиты
IP 55
Число секций
3
Комплектация
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
