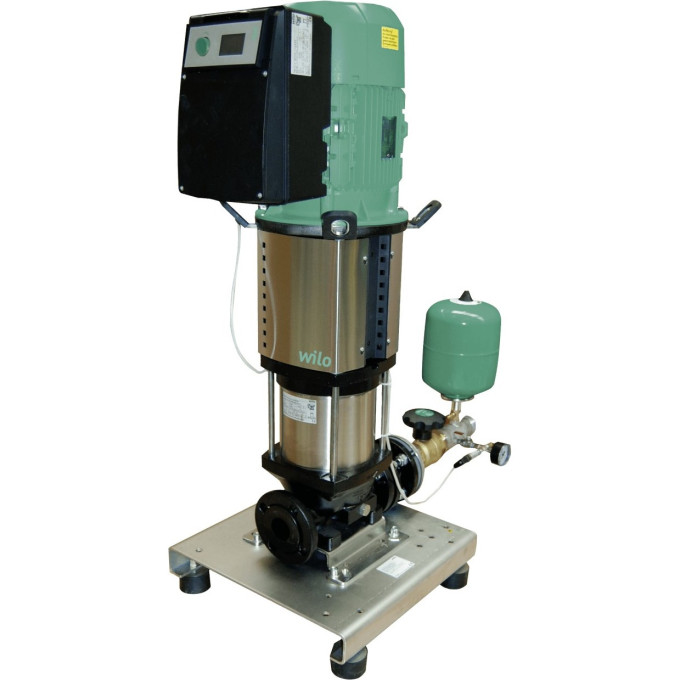

Для объектов, где требуется стабильный напор при среднем расходе воды, эта станция станет надёжным решением. WILO SIBOOST SMART 1 HELIX VE 1602 с одним вертикальным насосом Helix VE и встроенным частотным преобразователем автоматически поддерживает заданное давление, экономя электроэнергию и снижая износ оборудования.
Технические характеристики
Подключение к сети: 3~380/400/460 В, 50/60 Гц
Номинальная мощность P2: 2,20 кВт
Номинальный ток (3~400 В, 50 Гц): 5,90 А
Максимальное рабочее давление: 16 бар
Входное давление: 10 бар
Температура жидкости: макс. +50 °C (по заказу до +70 °C)
Температура окружающей среды: макс. +40 °C
Класс защиты: IP 55
Кол-во рабочих насосов: 1
Число секций: 2
Подключение всасывания: Rp 2
Подключение напора: R 1½
Вес нетто: 75 кг
Конструкция и материалы
Насос: Helix VE, нержавеющая сталь
Корпус насоса: 1.4301 [AISI304]
Рабочее колесо: 1.4307 [AISI304L]
Вал: 1.4301 [AISI304]
Механическое уплотнение: Q1BE3GG
Статическое уплотнение: EPDM
Трубопроводы: нержавеющая сталь 1.4301
Опорная рама: оцинкованная сталь с виброопорами
Оснащение
Встроенный частотный преобразователь с воздушным охлаждением
Электродвигатель, эквивалентный IE4 (КПД до 88,5%)
Запорная заслонка и обратный клапан на напорной стороне
Мембранный напорный резервуар 8 л, PN16
Манометр на напорной стороне
Встроенная защита от сухого хода
Защита электродвигателя PTC
Где применяется
Станция используется для автоматического водоснабжения из центральной сети или накопительного резервуара. Перекачивает питьевую, техническую, охлаждающую воду и воду для пожаротушения (кроме установок по DIN 14462). Подходит для многоквартирных домов, офисных зданий, гостиниц, больниц и промышленных объектов.
Плюсы
Частотный преобразователь с диапазоном регулирования 25–60 Гц
Высокий КПД двигателя — до 88,5% на всех режимах
Полная коррозионная стойкость деталей, контактирующих с водой
Характеристики
Вес, кг
75
Вал насоса
1.4301 [AISI304]
Корпус насоса
1.4301 [AISI304]
Механическое уплотнение
Q1BE3GG
Рабочее колесо
1.4307 [AISI304L]
Вес (брутто), кг
100
Статическое уплотнение
EPDM
Вид упаковки
Одноразовый поддон
Высота (брутто), мм
1041
Высота (нетто), мм
871
Длина (брутто), мм
1200
Длина (нетто), мм
717
Количество на один слой, шт
1
Количество на поддон, шт
1
EAN
4048482268149
Свойства упаковки
Транспортировочная упаковка
Тип
SiBoost Smart 1 Helix VE 1602
Цвет
Зеленый/черный/серебристый
Ширина (брутто), мм
800
Ширина (нетто), мм
500
Допустимый перепад напряжения, В
400/50:+/-10_380/60:+/-10_460/60:+/-10
КПД электродвигателя ηm 100% , %
88,5
КПД электродвигателя ηm 50% , %
88,5
Кол-во рабочих насосов
1
КПД электродвигателя ηm 75% , %
88,5
Номинальный ток 3~380 V, 60 Hz I, А
6.20
Количество резервных насосов
0
Макс. температура перекачиваемой жидкости T, °C
50
Номинальный ток 3~400 В, 50 Гц IN, А
5.90
Номинальный ток 3~460 V, 60 Hz I, А
5.10
Класс изоляции
F
Номинальные внутренние диаметры трубы на стороне всасывания RPS
Rp 2
Номинальная мощность электродвигателя P2, кВт
2.20
Номинальные внутренние диаметры трубы с напорной стороны RPD
R 1½
Максимальное рабочее давление pмакс, бар
16
Подключение к сети
3~380/400/460 В, 50/60 Гц
Температура окружающей среды, макс. T, °C
40
Степень защиты
IP 55
Число секций
2
Комплектация
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
