Вода для систем пожаротушения (заполненный трубопровод; для неза•
Корпус насоса1.4301 [AISI304]
Описание

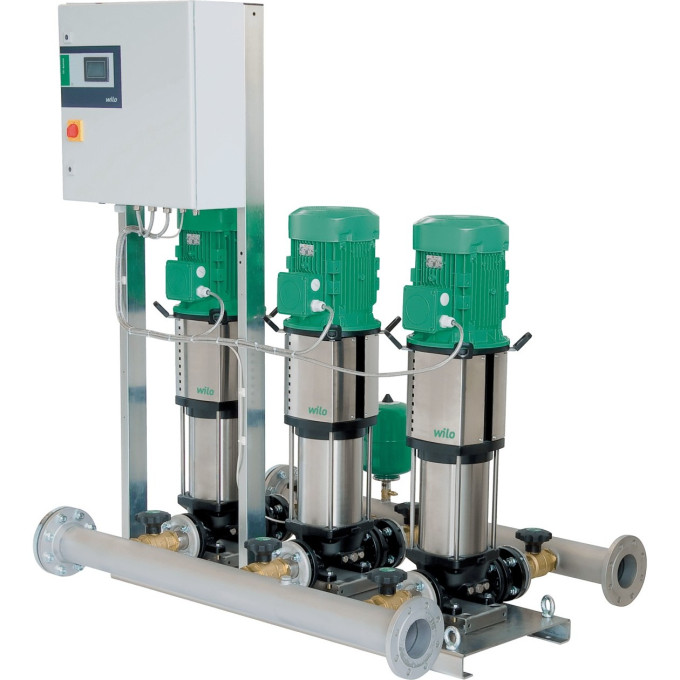

Когда в небольшом здании — гостинице, офисном центре или жилом комплексе — нужно гарантировать стабильный напор воды, эта установка WILO решает задачу без лишних сложностей. Она готова к подключению и подходит для перекачивания питьевой, технической и охлаждающей воды, а также воды для пожаротушения (кроме установок по DIN 14462).
Ключевые параметры
Два насоса: один рабочий, один резервный
Номинальная мощность двигателя P2: 2,20 кВт
Подключение к сети: 3~400 В, 50 Гц
Максимальное рабочее давление: 16 бар
Входное давление: макс. 10 бар
Температура перекачиваемой жидкости: макс. 50 °C
Частота вращения: 2850 об/мин
Номинальные диаметры всасывания и напора: R 2
Класс защиты двигателя: IP 55
КПД двигателя (100%): 85,9%
Вес нетто: 157 кг
Особенности конструкции и управления
Вертикальные центробежные насосы Helix V из нержавеющей стали
Опорная рама из оцинкованной стали с вибропоглощающими опорами
Трубопроводы из нержавеющей стали 1.4571
Запорная арматура и обратные клапаны на каждом насосе
Мембранный напорный бак 8 л, PN16
Датчик давления (4–20 мА) и манометр на напорной стороне
Контроллер Comfort CC с сенсорным дисплеем
Автоматическое управление насосами, счётчики моточасов, журнал неисправностей
Интерфейсы для внешнего управления и сигнализации
Где применяется
Небольшие жилые и офисные здания
Гостиницы, больницы, торговые комплексы
Объекты с потребностью в автоматическом повышении давления
Плюсы
Компактные размеры и малый вес
Коррозионностойкая гидравлика из нержавеющей стали
Простой ввод в эксплуатацию с заводскими настройками
Интуитивный контроллер с сенсорным дисплеем
Характеристики
Вес, кг
157
Вал насоса
1.4301 [AISI304]
Вода для систем пожаротушения (заполненный трубопровод; для неза
•
Корпус насоса
1.4301 [AISI304]
Механическое уплотнение
Q1BE3GG
Рабочее колесо
1.4307 [AISI304L]
Вес (брутто), кг
182
Статическое уплотнение
EPDM
Вид упаковки
Европоддон
Высота (брутто), мм
2075
Высота (нетто), мм
1870
Длина (брутто), мм
1200
Длина (нетто), мм
600
Количество на один слой, шт
1
Количество на поддон, шт
1
EAN
4048482196503
Свойства упаковки
Транспортировочная упаковка
Тип
CO-2 Helix V 609/K/CC
Цвет
Зеленый/черный/серебристый
Ширина (брутто), мм
800
Ширина (нетто), мм
756
Допустимый перепад напряжения, В
±10
КПД электродвигателя ηm 100% , %
85,9
КПД электродвигателя ηm 50% , %
83,1
Кол-во рабочих насосов
1
КПД электродвигателя ηm 75% , %
85,6
Количество резервных насосов
1
Макс. температура перекачиваемой жидкости T, °C
50
Номинальный ток 3~230 В, 50 Гц IN, А
83
Номинальный ток 3~400 В, 50 Гц IN, А
4.50
Класс изоляции
F
Номинальные внутренние диаметры трубы на стороне всасывания RPS
R 2
Входное давление p макс., бар
10
Номинальная мощность электродвигателя P2, кВт
2.20
Номинальные внутренние диаметры трубы с напорной стороны RPD
R 2
Максимальное рабочее давление pмакс, бар
16
Подключение к сети
3~400 В, 50 Гц
Температура окружающей среды, макс. T, °C
40
Частота вращения N, об/мин
2850
Степень защиты
IP 55
Число секций
9
Комплектация
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
